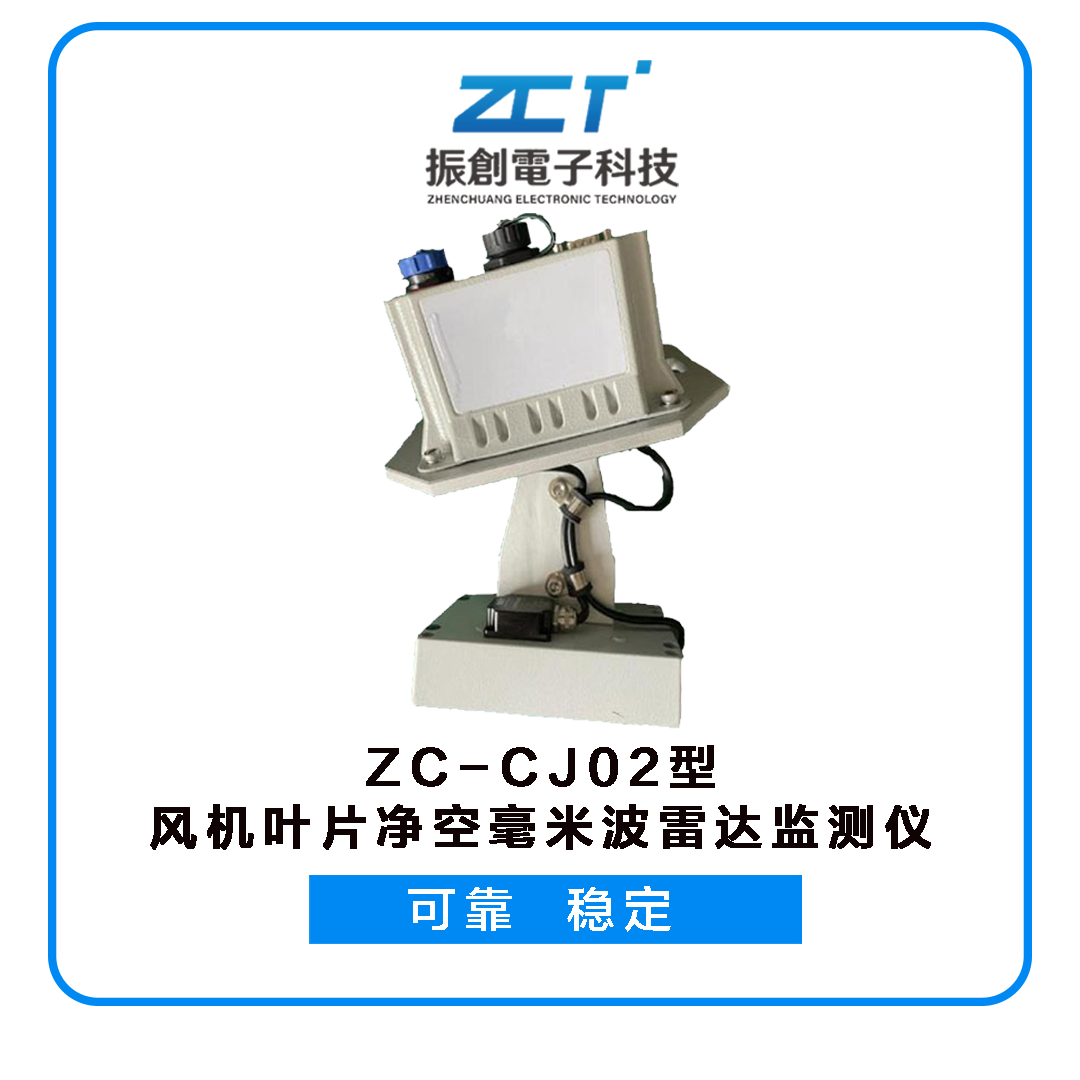

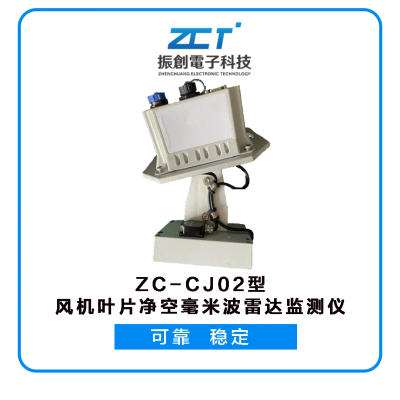

ZC-CJ02型風力發電機葉片毫米波雷達凈空監測儀可以采集風力發電機組運行過程中葉片相對于毫米波雷達的坐標位置，結合毫米波雷達的安裝位置以及風機幾何尺寸，通過專門算法得出凈空值，將數據發送給風機主控，從而預防葉片掃塔的風險，保證風機安全運行。

ZC-CJ02監測儀外觀尺寸如圖1所示，其主要技術指標如下：

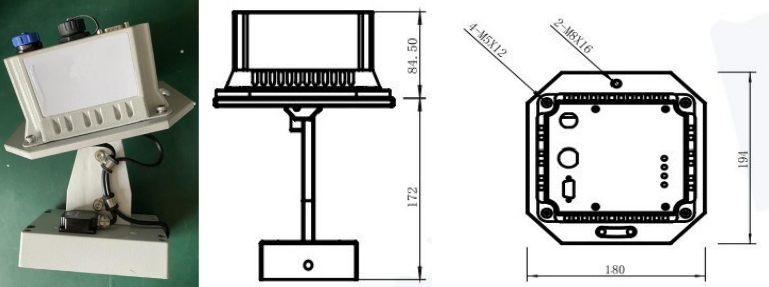

圖1 葉片凈空毫米波雷達監測儀外觀和尺寸

此監測儀與我們的風電安全監測系統軟件直連，可實現數據的自動采集、分析、數據庫存儲、監測報告的自動生成。監測軟件設計了葉片凈空在線顯示、查詢、導出、趨勢分析、報警記錄等查詢和分析按鈕，操作簡便。

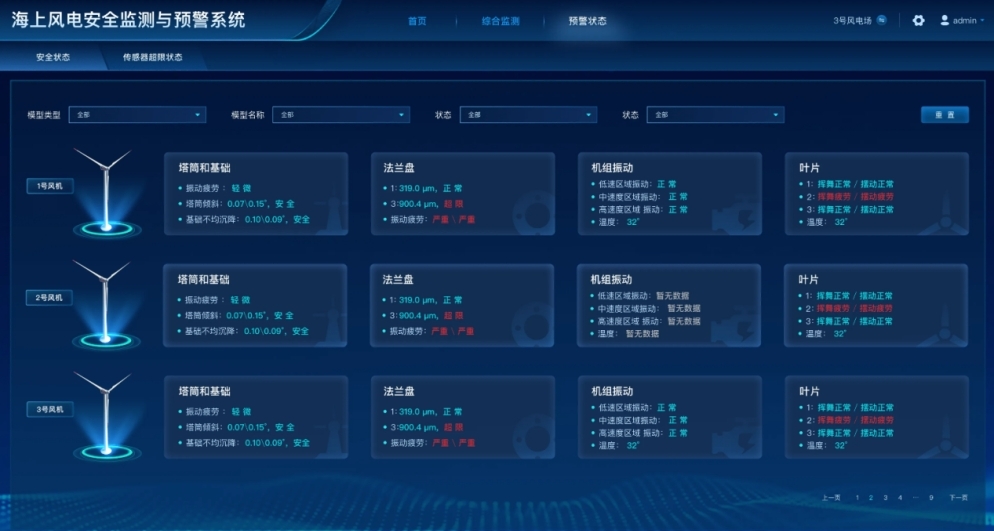

圖2 監測軟件界面

ZC-CJ02型監測儀安裝步驟如下：

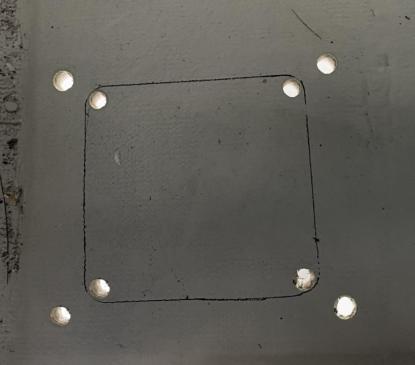

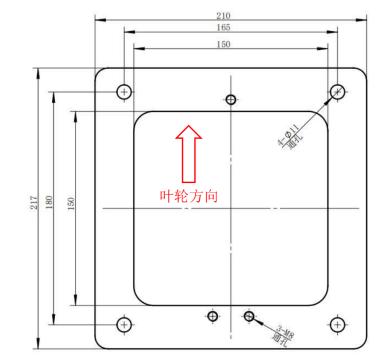

●開孔：開孔尺寸為150mm*150mm。 在機艙罩后端底部左側(站在機艙內面向葉輪方 向為準),開孔位置盡量靠后靠左，且比較平坦的位置。用卷尺量好開孔位置和尺 寸，注意開孔的兩條邊緣與發電機主軸方向平行。將毫米波雷達機艙轉接板安裝到 開好的孔上，用4套M10*50外六角螺栓固定。

●將毫米波雷達機艙接口支架按照指定的方向安裝到毫米波雷達機艙轉接板上，調

節方向使得支架的一條邊緣與發電機主軸方向平行，用M8*16內六角螺栓固定。

●根據上位機計算得到的角度數據，調節仰角調節螺栓和偏轉角調節螺栓，調節完 成后鎖緊固定。

●將毫米波雷達電纜接到毫米波雷達主機底部的插頭并擰緊。

●將毫米波雷達主機安裝到毫米波雷達機艙接口支架上，用4套M5*12內六角螺栓固 定。

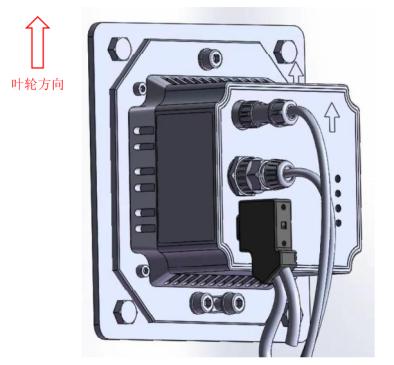

圖3 ZC-CJ02型毫米波雷達凈空監測儀安裝示意圖
