G01NET-3F-T型腐蝕電位監測儀

G01NET-3F-T型海上風電基礎腐蝕電位監測儀

G01NET-3F-T型腐蝕電位監測儀是為海上風電犧牲陽極陰極保護電位在線監測而設計的智能監測儀，儀器可依據相關標準對陰極保護電位進行自動監測預警。該儀器可同時監測溶液環境中的腐蝕電位、保護電位傳感器等腐蝕數據信息。儀器采用高精度放大電路獲取數據，保障采集信號可靠，且儀器全部采用工業級元器件，自帶存儲功能，可離線存儲1年的監測數據。

G01NET-3F-T型腐蝕電位監測儀外觀如圖1所示，其主要技術指標如下：

1、差分輸入，24位AD，同步采集；

2、輸入通道為4或8通道；

3、電壓輸入量程為±10V；

4、電壓分辨力：0.005mV;

5、存儲：16G；

6、供電：12V；

7、測量周期：1- 1440min（用戶自行設置）

8、工作溫度：-20℃～85℃

9、相對濕度：<85%

10、防護等級：IP66；

11、授時：網絡授時/北斗；

12、數據傳輸：RJ45網口；

13、尺寸：100X120X60(mm)。

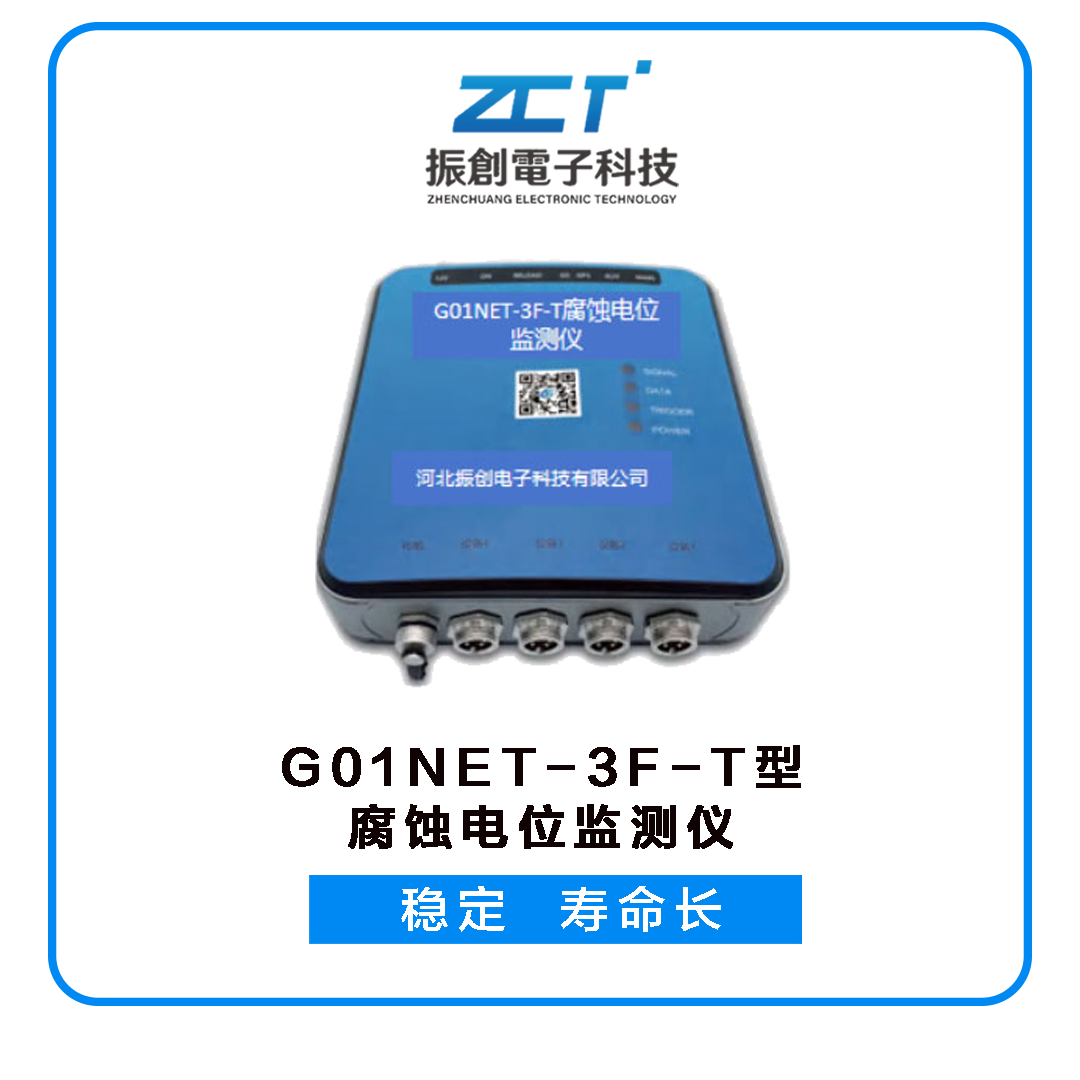

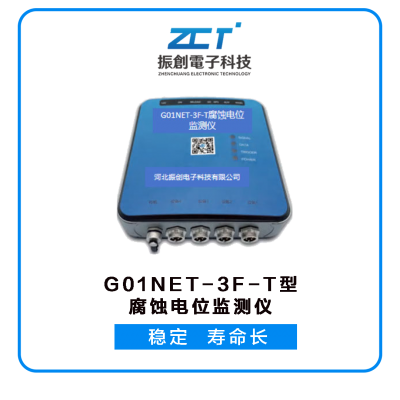

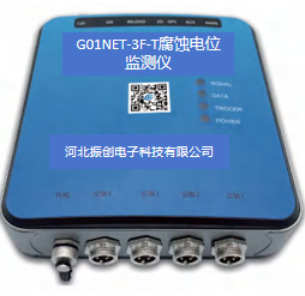

圖1 腐蝕電位監測儀

此監測儀與我們的海上風電安全監測系統軟件直連，可實現數據的自動采集、分析、數據庫存儲、監測報告的自動生成。監測軟件設計了腐蝕電位在線顯示、查詢、導出、趨勢分析、報警記錄等查詢和分析按鈕，操作簡便。

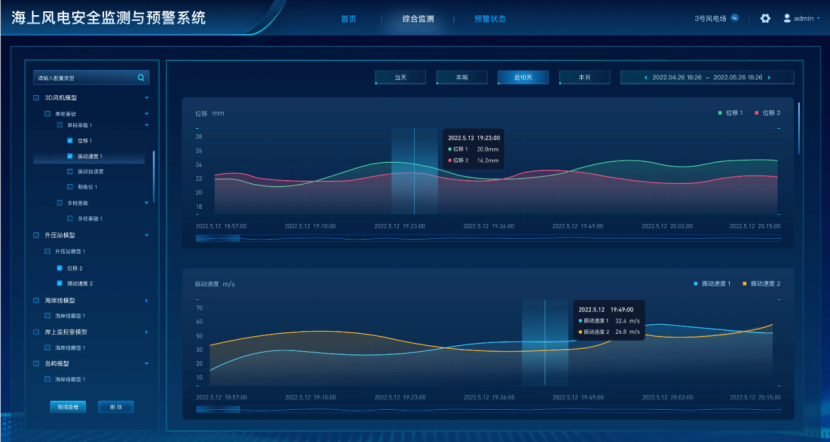

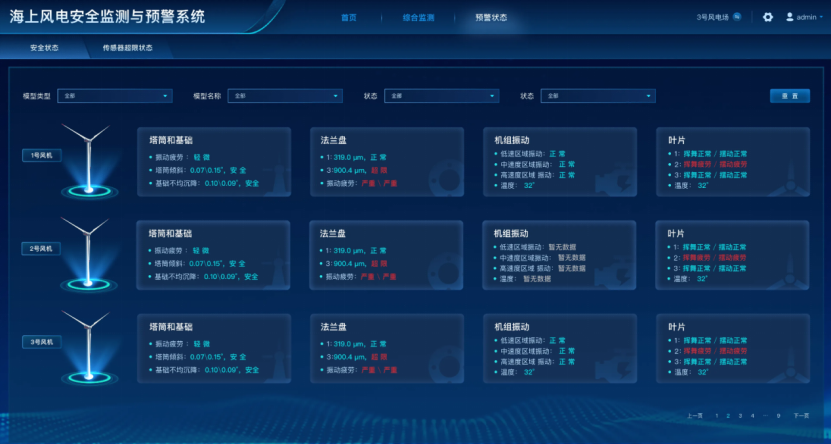

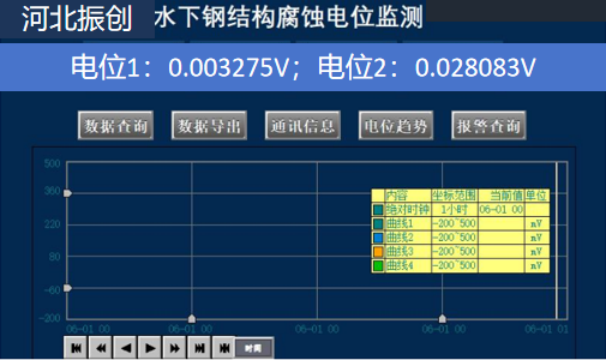

 圖2 監測軟件系統和腐蝕電位監測軟件界面

儀器配套的參比電極采用高純度鋅或者氯化銀參比電極，如圖3、4所示。儀器相配套的屏蔽電纜線，耐海水腐蝕，阻燃。

圖3 儀器配套的參比電極

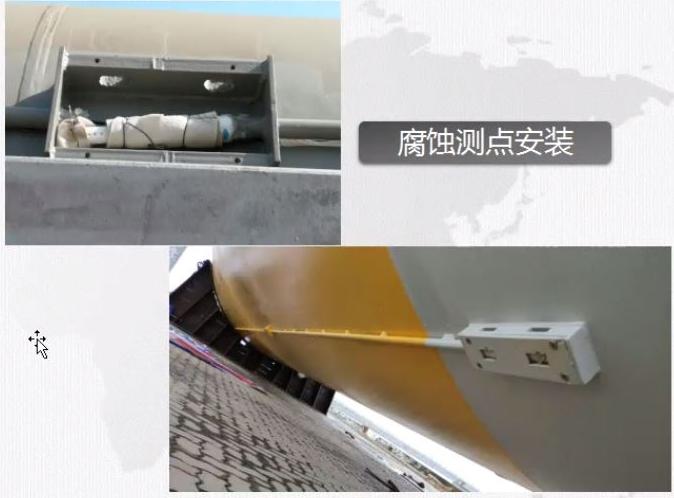

                       圖4 海上風電基礎腐蝕電位監測的參比電極安裝

G01NET-3F-T型海上風電腐蝕電位監測儀已在30多個海上風電場的升壓站、風機基礎腐蝕監測中應用，具有性能穩定、使用壽命長等優點。
