ZC-CJ01型風力發電機葉片凈空視覺監測儀

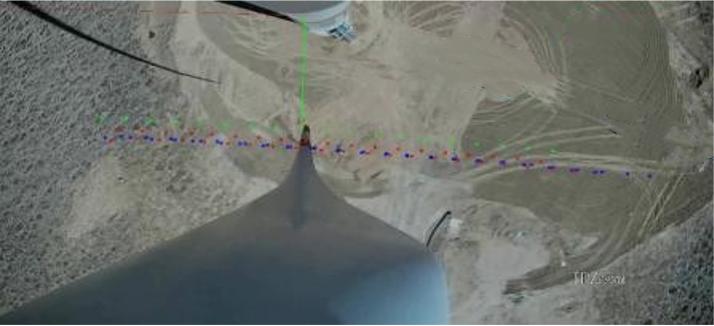

ZC-CJ01型風力發電機葉片凈空視覺監測儀適用于測量風機葉片與塔筒之間的距離。目前風力發電機葉片多為柔性材料設計，因?yàn)轱L(fēng)速風向的頻繁變化、極端天氣狀況、葉片疲勞等因素，很容易導致葉尖距離塔筒過近，嚴重的甚至掃塔導致葉片斷裂、塔筒損壞等惡性事件。ZC-CJ01型風機葉片凈空視覺監測儀通過視覺測距，能夠?qū)嵤┍O(jiān)測葉片和塔筒之間距離變化，及時發布預警或報警信息，方便風場規避葉片掃塔問題和識別葉片掃塔的故障。

ZC-CJ01監測儀外觀如圖1所示，其主要技術指標如下：

1、測量精度：±40cm；

2、輸出頻率：50Hz；

3、防護等級：IP66；

4、通訊接口和協議：RJ45網口，支持TCP/IP，ICMP，HTTP，DHCP等協議；

5、設計壽命：10年；

6、供電：12VDC；

7、工作溫度：-30℃～75℃

8、相對濕度：<85%

9、相機分辨率：1920*1080

10、支持補光類型：紅外補光

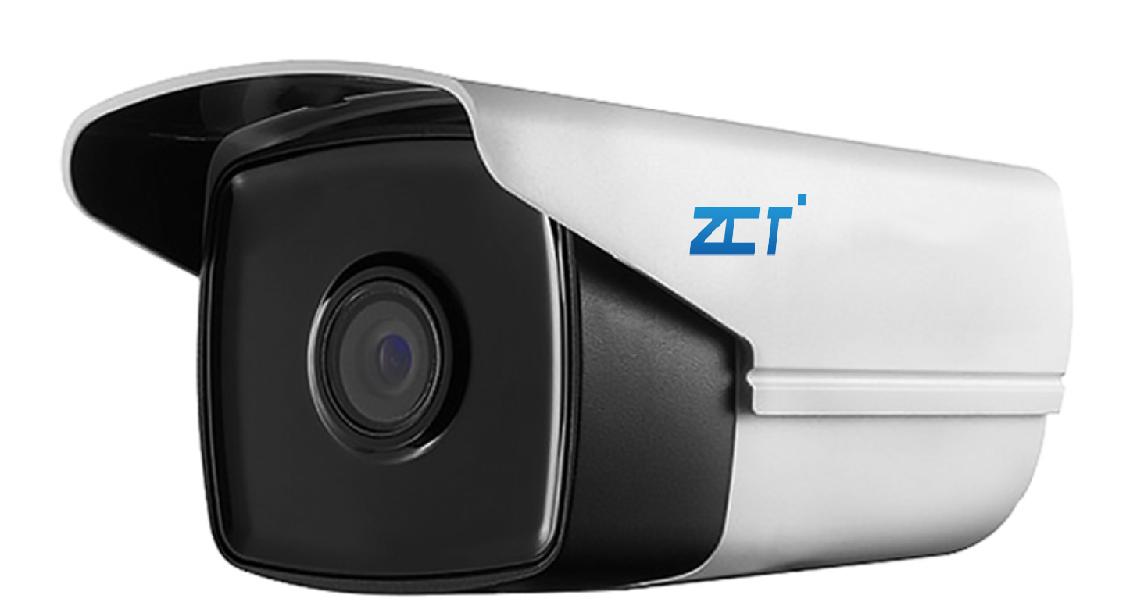

圖1 葉片凈空視覺監測儀測量設備

此監測儀與我們的海上風電安全監測系統軟件直連，可實現數據的自動采集、分析、數據庫存儲、監測報告的自動生成。監測軟件設計了葉片凈空在線顯示、查詢、導出、趨勢分析、報警記錄等查詢和分析按鈕，操作簡便。

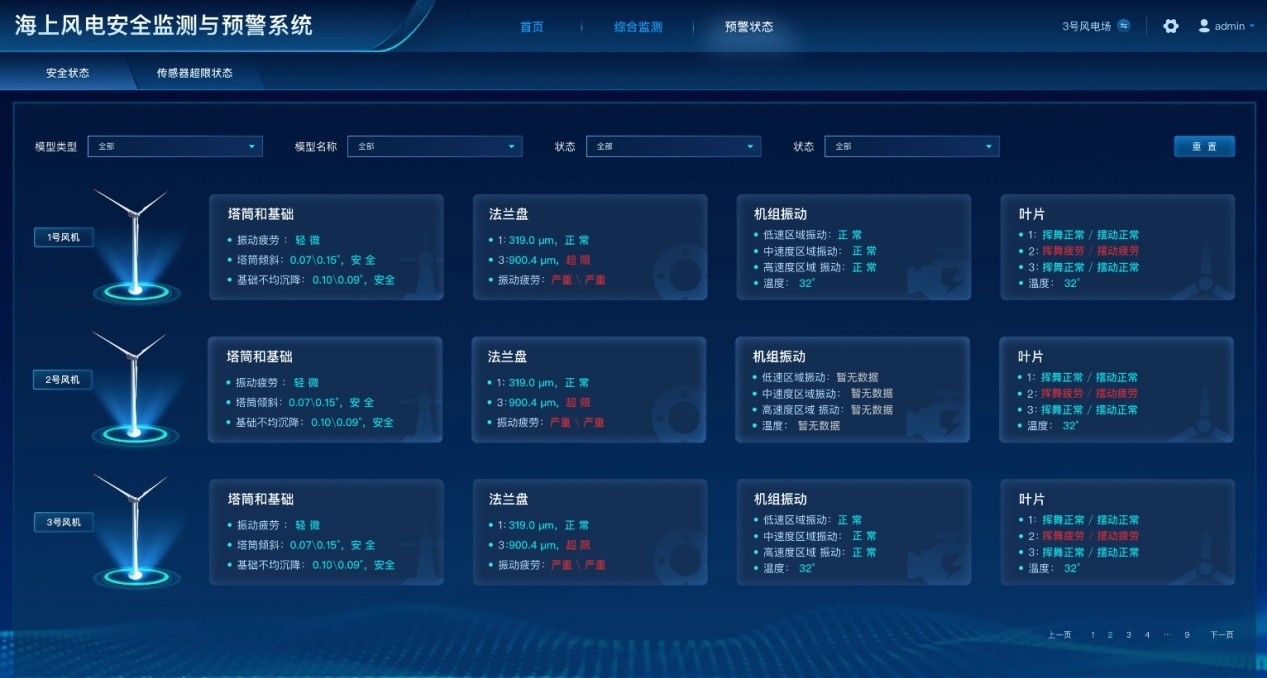

圖2 監測軟件界面

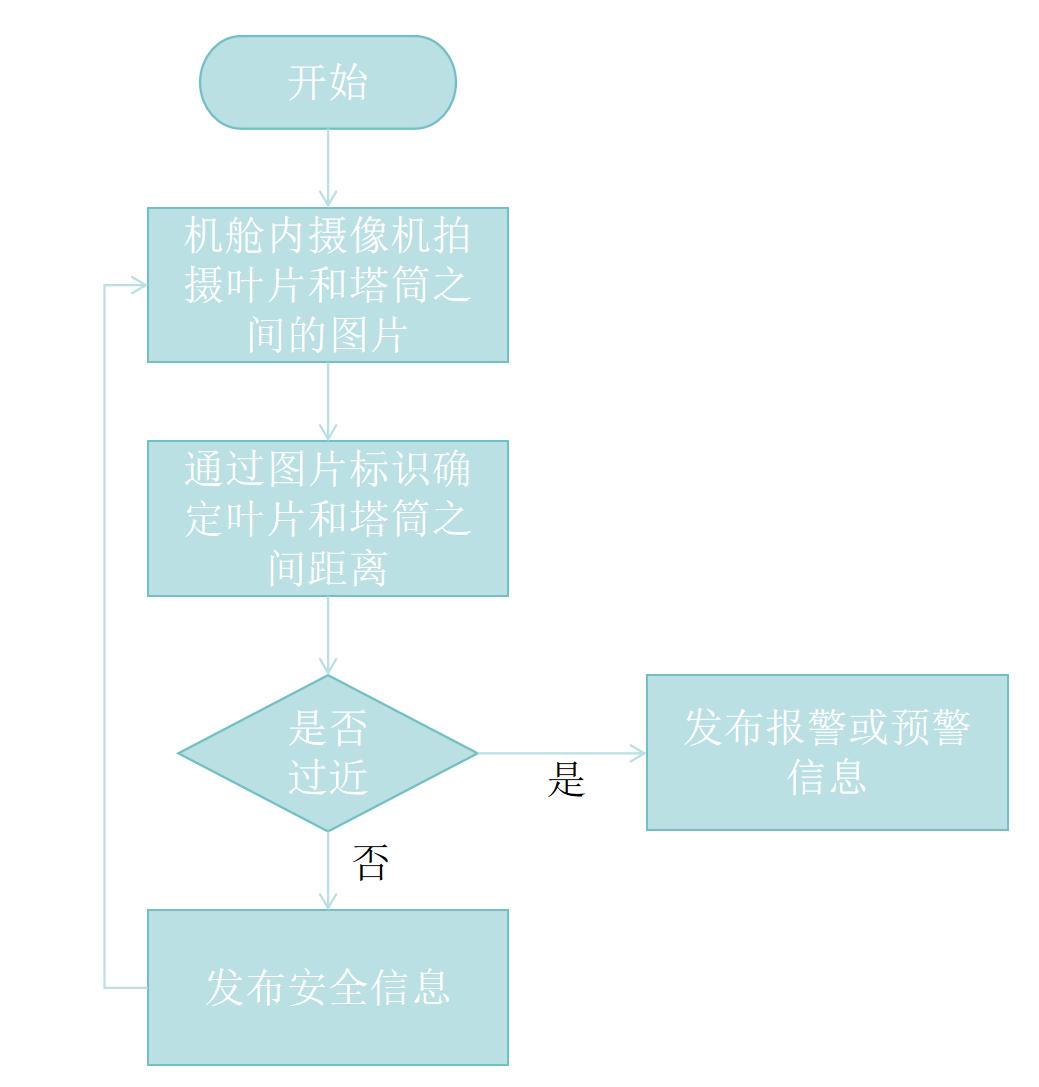

ZC-CJ01監測儀測量葉片凈空及報警的主要流程如圖3所示：

圖3 葉片凈空測量和報警流程
