ZC5001型聲紋監測系統

ZC5001型聲紋監測系統為我公司自主研發的音頻采集和聲紋分析系統，主要由聲紋傳感器、數據采集儀和在線監測與預警軟件組成。此系統可采集風力發電機組運行過程中發電機組的各個音頻信號及環境噪聲信號，進行本地分析，通過邊緣計算網關和私有/公有云端服務器引擎對信號數據的分析可以達到實時監測裝備運行的目的。分析結果符合國家能源局頒布的《風力發電機組振動狀態監測導則》（NB/T 31004-2001）。

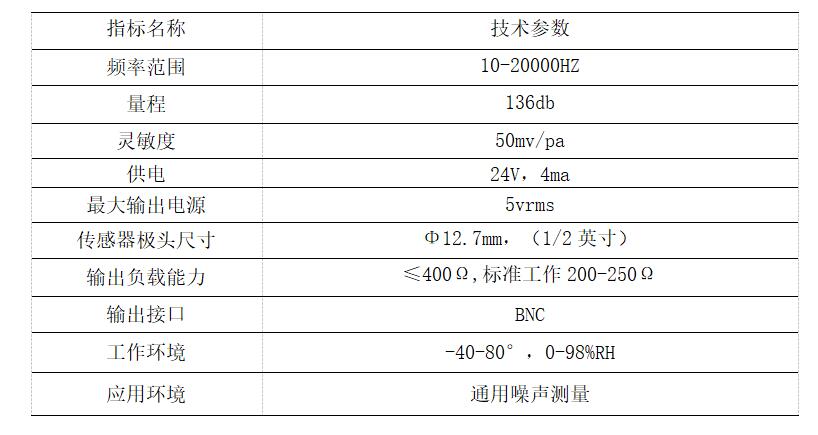

表1 ZC5001型聲紋傳感器主要監測技術指標

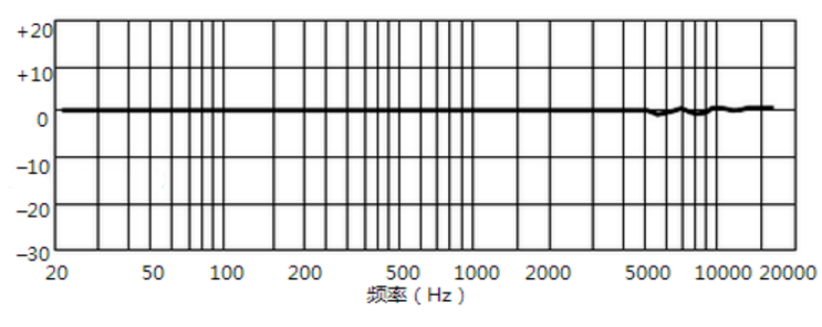

圖1頻響曲線（20Hz~20KHz）典型值

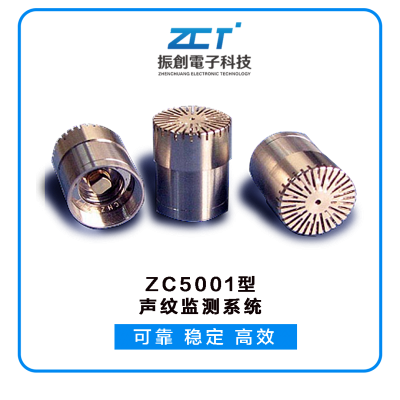

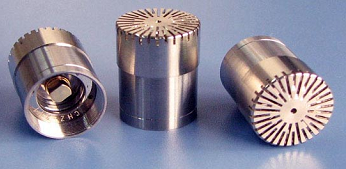

圖2聲紋探頭及聲紋傳感器

聲紋采集儀是一款動態信號采集設備，支持電壓輸入,IEPE 輸入。每個測點有一個 BNC 輸入端子，設置為電壓輸入時可以直接接入電壓信號。儀器每個通道采用獨立 24bits ADC，具有較高的信噪比，保證每個通道同步采集，多臺儀器組網時也能保證所有通道的同步性。應用廣泛電機、機床等動力設備；飛機、車輛、船舶等交通設備，橋梁、樓房、水壩等大型結構及航空、航天等軍事領域與工程應用。此系統配套的數據采集儀的技術指標見下表2和圖3。

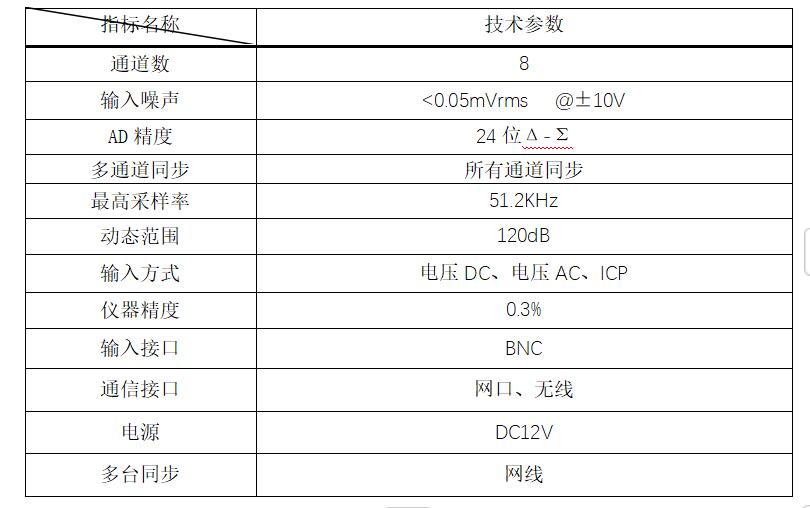

表2 G01NET-5H聲紋采集儀技術參數表

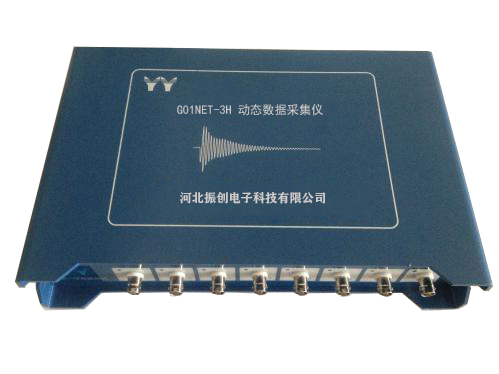

圖3 G01NET-5H數據采集儀

聲紋傳感器可與我們的G01NET系列采集儀和配套的風電安全監測系統軟件直連，可實現數據的自動采集、分析、數據庫存儲、監測報告的自動生成。監測軟件設計了聲紋時域信號頻域信號在線顯示、查詢、導出、趨勢分析、報警記錄等查詢和分析按鈕，操作簡便。

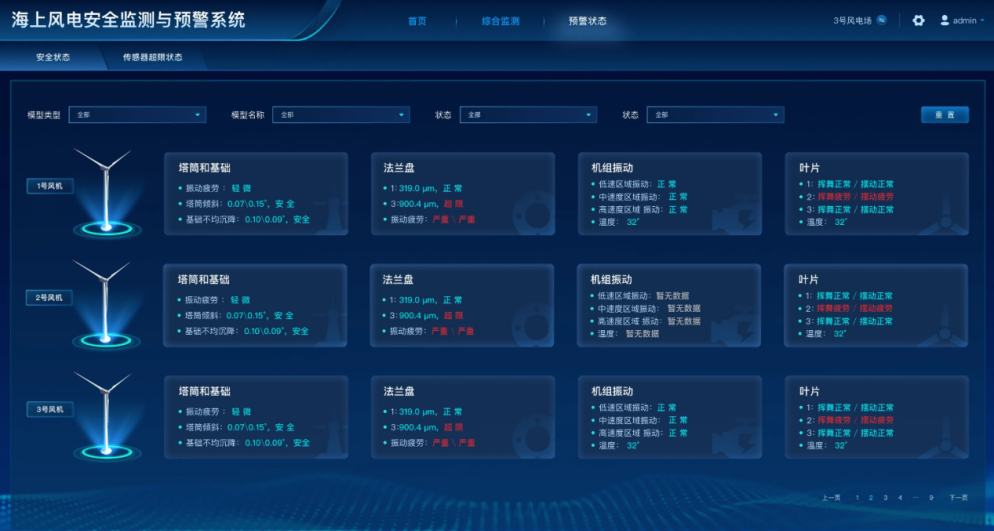

圖4 監測軟件界面

ZC5001型監測儀安裝注意事項如下：

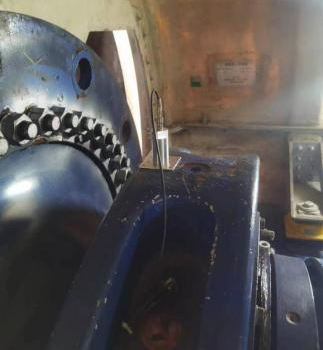

●將傳感器與被測結構表面貼合，確保聲紋傳感器聲壓入口無灰塵；

●安裝方式可采用膠水粘貼方式或螺栓錨固聲紋傳感器保護殼形式；

●固定好傳感器連接線，確保采集設備正常接收到信號。
