1.項目背景：

    福建省興化灣海上風電場地處福清市江陰半島東南側和牛頭尾西北側，位于興化灣北部。場地涉及福清市的三山鎮和沙埔鎮。該風電場裝機總容量300MW，其中樣機實驗風場78.4MW，全部位于A區場址內。A區位于沙埔鎮牛頭尾村西北側和三山鎮前薛村東南側之間海域，離岸約3千米，本次樣機工程共14臺機位，其中GE 3臺6MW風電機組、金風 2臺6.7MW、8臺5MW風電機組。

2.項目概況：

   我司主要負責對該項目風機塔臺的實時監測，應用相關設備，更準確的監測風機塔臺的運作情況，及時記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜以及動應變動態響應數據，以及更準確的分析鋼管樁樁身以及風機塔筒過渡段的動態應變特性。該項目主要運用了我司研發的G01NET-2B 高精度動態數據采集儀、G01NET-3(D)高精度動態數據采集儀、QZ2013 力平衡三分量加速度計、QZ2013力平衡二分量加速度計、QYG01-Ⅰ傾角儀、QZDB-A 動態應變計、G01NET 數據遠程接收與在線分析軟件 （點擊了解更多相關產品信息)

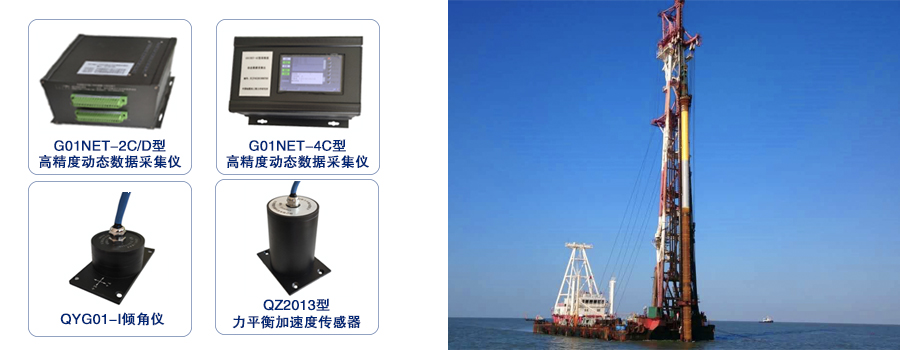

部分設備圖片

3.項目效果：

（1）記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜以及動應變動態響應數據；

（2）分析風機塔和承臺的振動響應特性；

（3）分析鋼管樁樁身以及風機塔筒過渡段的動態應變特性；

（4）基于振動與傾斜響應特性和臺風、海浪監測數據，評估風機塔與承臺現有設計指標是否滿足實際抗風與使用壽命年限；

（5）為改善風機塔與承臺的設計方案提供重要依據；

（6）為海上風機塔與承臺建設的研究提供重要資料。

1.項目背景：

    此風電場為莆田第1個海上風電場，且承臺、風機塔全部由我國上海電氣集團自主設計與施工。

2.項目概況：

   本項目主要對1期的3座風機塔、承臺開展了振動與傾斜監測，本項目主要運用了由我司研發的G01NET-3F、QYG01-I傾角儀、G01NET-4C高精度動態數據采集儀、QZDB-A動態應變計等相關產品（點擊了解更多產品介紹），記錄到了風機塔與承臺在臺風、海浪作用下的地震動響應與傾斜數據，為掌握樣機的實際應用情況及改善和提高風機塔與承臺的設計提供了寶貴的實測數據。

3.項目效果：

• 記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜動態響應數據；


• 分析風機塔和承臺的振動響應特性；


• 于振動與傾斜響應特性和臺風、海浪監測數據，評估風機塔與承臺現有設計指標是否滿足實際抗風與使用壽命年限；

• 為改善風機塔與承臺的設計方案提供重要依據；

• 為海上風機塔與承臺建設的研究提供重要資料。

1.項目背景：

        深圳灣中廣核升壓站在山東省煙臺市龍口市勝利油建基地建筑完成，之后使用拖船運輸?shù)缴钲跒场４舜伟踩?/span>監測分為三個階段：①升壓站在陸地滑行到船上期間的監測；②升壓站從山東龍口到深圳灣運輸期間監測；③升壓站運到海上之后吊樁時監測。此項目采用了我們公司生產的多臺數據采集儀、振動加速度計及傾角儀等設備。

2.項目概況：

        本項目采用G01NET海上風電場建筑物動力響應監測系統對海上升壓站的振動特性進行實時監測、升壓站不均勻沉降及升壓站傾斜度進行監測，在線分析升壓站各測點振動峰值和振動主頻率；主要應用了我司研發的G01NET-3D高精度動態數據采集儀、QYG01-I傾角儀以及QZ2013力平衡加速度傳感器等相關產品，（點擊了解更多相關產品介紹）。針對監測結構的固有振動頻率，對關鍵位置振動做出分析評估，可快速評估升壓站在運輸或吊裝期間受外界環境因素后所造成的損傷情況。

現場安裝及調試圖片

3.項目效果：

        我司技術人員親自到現場安裝相關設備儀器，并對相關人員如何使用相關儀器設備進行指導，通過分析安全監測系統對海上升壓站振動的實時監測，對關鍵振動進行評估，快速了解到在運輸?shù)跹b期間受到外界環境因素造成的損傷情況，避免以外的發生，保障工作人員的安全。

1、項目背景：

    國華東臺四期（H2）300MW海上風電場工程位于東臺近海北條子泥，風電場中心離岸距離約42km。風電場區域水深條件較為復雜且缺乏規律性，平均水深約6m。風電場形狀呈梯形，東西長約為14km，南北寬約為10km，風電場涉海面積約48.1km2，隸屬東沙海域。

2.項目概況：

    本項目設計安裝75臺風機，單機容量4.0MW的風力發電機組，其中4MW風機63臺，4.2MW風機12臺，風機基礎形式均為單樁基礎，總裝機容量300MW。風電場配套設置一座220kV海上升壓站，位于24#、25#風電機組間北側的海域上，規模按300MW設計，并以一回220kV海纜送出；陸上集控中心與東臺二期北區升壓站相結合，生產和生活設施統一布置在東臺二期北風場升壓站內。海上升壓站距登陸點單根海纜長度約47.8km。

   此項目共計使用我們公司生產的QZ2013型加速度計50多支、QYG01-1型動態傾角儀150多支、G01NET系列動態數據采集儀75臺、1套G01NET-FDC風電場建筑物動力響應安全監測軟件。其中本次調試的海上升壓站振動和傾斜監測系統共用16支振動加速度計和 8只傾角儀及5臺數據采集儀（點擊了解更多相關產品介紹）。
   本次海上升壓站的振動和傾斜監測系統調試于5月26日圓滿完成。海上升壓站自動化監測與陸地主控中心實現同步監測。預計年底可實現75臺單樁與海上升壓站振動傾斜監測系統完全自動化。

3.項目效果：

    對海上升壓站的鋼結構特性振動特性、動態傾斜進行實時監測，在線分析升壓站各個部位振動峰值和振動主頻率以及阻尼；

在線監測結構的整體動態傾斜和晃動位移，在臺風或地震作用后快速評估升壓站結構損傷情況。

1.項目背景：

        云南最美風電場——李子箐風電場由中國水電顧問集團投資建設，位于云南省紅河州瀘西縣周邊高高的山梁之上，整個風電場分四期開發：一期為李子箐風電場33臺風機，二期東山風電場27臺，三期東華風電場21臺，四期大坡頂風電場33臺，總規劃裝機114臺1.5萬兆瓦機組，總裝機容量16.8萬千瓦。但是經過多年運營后，此風電場的某些塔筒振動較大但是未開展健康監測，給安全運營帶來了隱患。

2.項目概況：

       我公司聯合中國電建集團昆明勘測設計研究院對該風電場的風機塔筒及基礎開展了塔頂振動位移、傾斜等安全監測。

圖為我公司總經理兼中國地震局工程力學研究所專家何先龍博士與昆明勘測設計研究院專家就風電場安全監測技術做技術交流

      我們在每座被監測的風機塔的頂部安裝一臺由我們獨創的QZDC-F型多參量輸出型傳感器（含雙向低頻振動位移、雙向動態傾斜度、雙向加速度的輸出）、及在基礎頂部安裝一臺QYG01-1型傾角儀，然后使用我們的G01NET-3D型高精度智能數據采集儀及配合4G無線傳輸設備，將數據實時傳送至我公司的云平臺上，最后由我們的G01NET-FDC風電場塔筒及基礎安全監測軟件進行在線監測與安全風險評估，實現了塔筒的振動疲勞、擺動位移、垂直度、不均勻沉降等常見關鍵參量和常見病害的在線監測與評估。(點擊了解更多相關產品信息）

(

圖為我公司技術人員正在做現場設備調試

3.項目效果

       此監測系統可以同時實時把數據傳輸給昆明勘測設計研究院的云平臺，可實現多個云平臺的同步采集與分析。

1.項目背景

   本工程位于大豐市亮月沙北側的海域，風電場（中心）距海岸線直線距離約43km，海底地形變化平緩(海底灘面最大坡度小于1°)，整個區域形狀呈四邊形，規劃海域面積約90km2，東西寬約9.7km，南北長約9.1km，場區水深約8~14m（1985國家高程基準）。

2.項目概況

   本工程共布置68臺單機容量4.2MW的風力發電機組，裝機規模為285.6MW。海上升壓站布置12臺三向加速度計和6臺雙向傾角儀，68臺風機各布置1臺雙向加速度計和2臺雙向傾角儀。（點擊了解更多相關產品信息）能準確的記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜動態響應數據；

3.項目效果

1)記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜動態響應數據；
2)分析風機塔和承臺的振動響應特性；
3)基于振動與傾斜響應特性和臺風、海浪監測數據，評估風機塔與承臺現有設計指標是否滿足實際抗風與使用壽命年限；
4)為改善風機塔與承臺的設計方案提供重要依據；
5) 為海上風機塔與承臺建設的研究提供重要資料。

1.項目背景

國華江蘇東臺四期（H2）300MW海上風電場工程位于東沙北條子泥，離岸距離約42KM,風電場水深（理論最低潮面）多在0—15m之間，部分在理論最低潮面以上。風電場形狀呈梯形，東西長約為14KM,南北寬約為12KM ,隸屬于東沙海域。

風電場涉海面積約48.1km2，總裝機容量為302.4MW,共布置63臺上海電氣4.0MW及12臺遠景能源4.2MW的風電機組。工程陸上集控中心規劃與東臺二期北區升壓站相結合，不另設集控中心，電氣系統為海上布置220KV升壓站，設置于24#、25#風電機組間北側的海域，220KV電纜登錄點選擇在東臺二期北區升壓站外側，直接接入北區風場升壓站220KVGIS，就近轉入電網系統。

2.項目概況

此項目共計使用我公司研發生產的QZ2013型加速度計50多支、QYG01-1型動態傾角儀150多支，G01NET系列動態數據采集儀75臺，一套我司何先龍博士研發的G01NET-FDC風電場建筑物動力響應安全軟件。

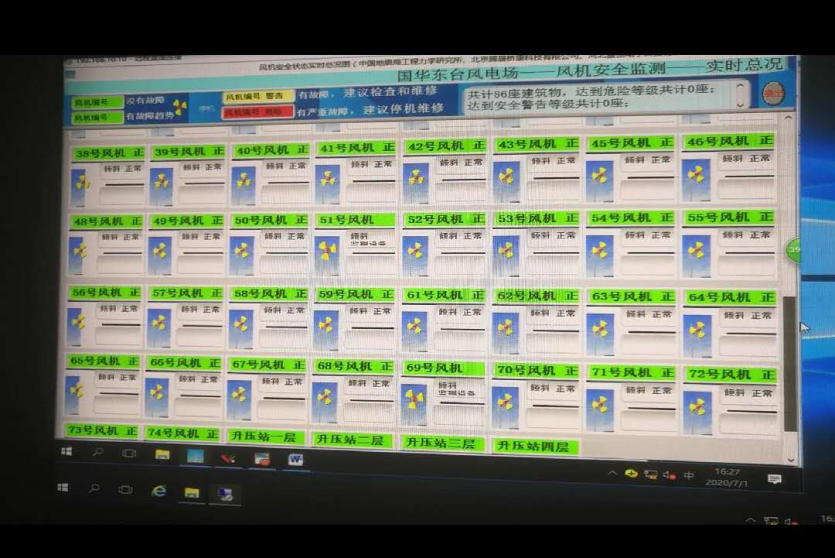

該套系統在安裝完后試運行的三個月內，準確記錄到了各種原因引起的震動響應事件，并通過短信、郵箱等方式及時的進行預警告知，為風機的安全運行提供強有力的保障。該套系統于7月5號調試完畢，實現75臺單樁與海上升壓站振動、傾斜監測系統的完全自動化。

3.項目效果

對海上風機塔筒的鋼結構特性、振動特性，動態傾斜進行實時監測，在線監測海上各個風機結構的整體動態傾斜和晃動位移，在臺風或地震作用后快速評估升壓站和風機的結構損傷情況。

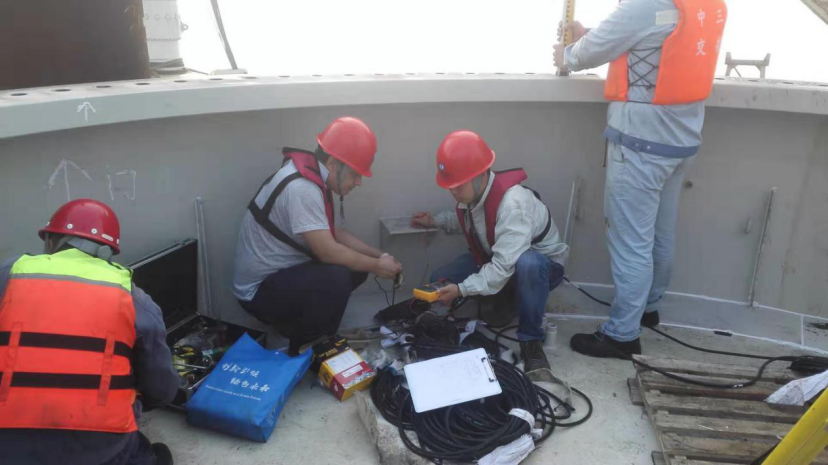

施工人員堅守一線，根據施工現場狀況，不斷調整優化施工計劃，用智慧和汗水確保了儀器安裝施工的高質量完工

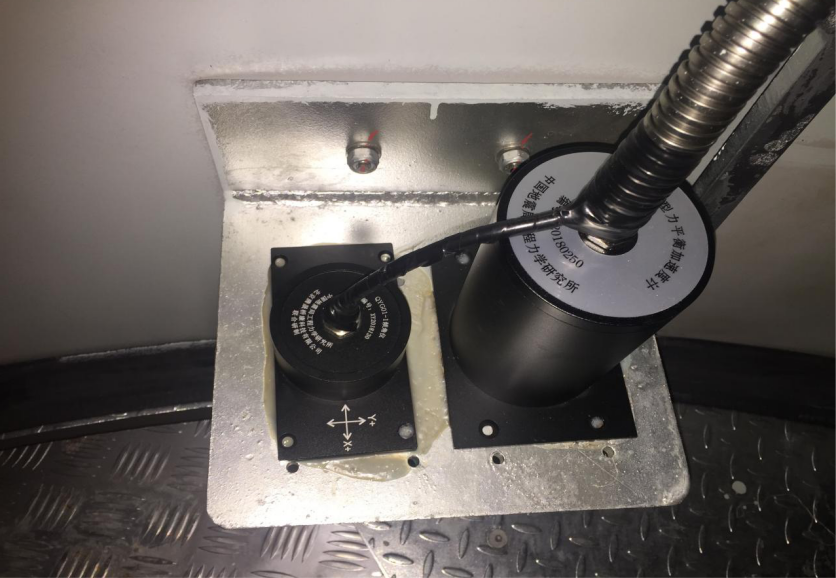

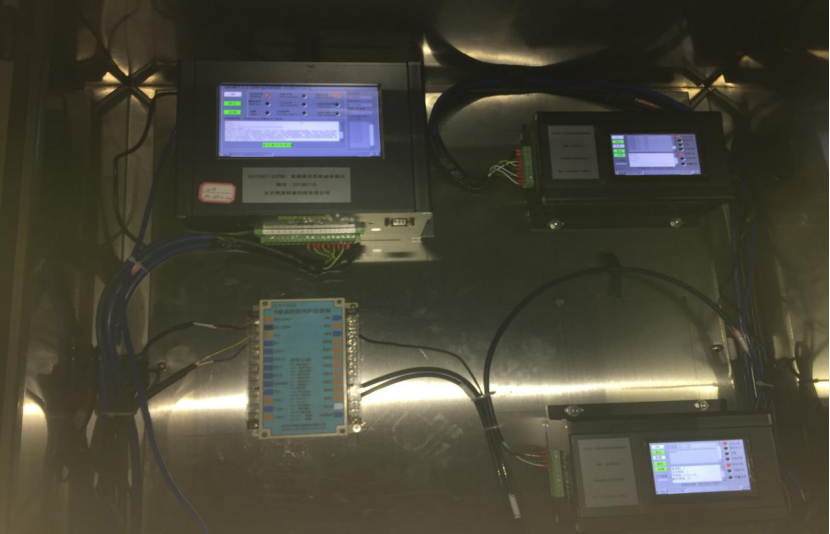

儀器現場安裝部分圖片，自動化監測設備為風機安全運行提供強有力的監測保障

1.項目背景：

   我國首個海上風電項目——此風電場為我國第1個海上風電場，且承臺、風機塔全部由我國自主設計與施工，先后對10臺風機塔與承臺開展了振動與傾斜監測，記錄到了風機塔與承臺在1000多次臺風作用下的地震動響應與傾斜數據，為今后改善和提高我國海上風機塔與承臺的設計提供了寶貴的實測數據。

2.項目概況：

     該項目所布設的儀器具體情況

3.項目效果

1）記錄臺風和波浪作用下風機塔架和機蓋的振動和傾斜動力響應數據；
2）分析風機塔架和機蓋的振動響應特性；
3）基于振動和傾斜響應特性以及臺風和波浪監測數據，評估風機塔架和機蓋的現有設計指標是否滿足實際的抗風性和使用壽命；
4）為改進風機塔蓋設計方案提供重要依據；
5）為海上風機塔蓋施工提供重要數據。
