國華江蘇東臺4期300M海上風電——風電監測系統安裝調試工程

1.項目背景

國華江蘇東臺四期（H2）300MW海上風電場工程位于東沙北條子泥，離岸距離約42KM,風電場水深（理論最低潮面）多在0—15m之間，部分在理論最低潮面以上。風電場形狀呈梯形，東西長約為14KM,南北寬約為12KM ,隸屬于東沙海域。

風電場涉海面積約48.1km2，總裝機容量為302.4MW,共布置63臺上海電氣4.0MW及12臺遠景能源4.2MW的風電機組。工程陸上集控中心規劃與東臺二期北區升壓站相結合，不另設集控中心，電氣系統為海上布置220KV升壓站，設置于24#、25#風電機組間北側的海域，220KV電纜登錄點選擇在東臺二期北區升壓站外側，直接接入北區風場升壓站220KVGIS，就近轉入電網系統。

2.項目概況

此項目共計使用我公司研發生產的QZ2013型加速度計50多支、QYG01-1型動態傾角儀150多支，G01NET系列動態數據采集儀75臺，一套我司何先龍博士研發的G01NET-FDC風電場建筑物動力響應安全軟件。

該套系統在安裝完后試運行的三個月內，準確記錄到了各種原因引起的震動響應事件，并通過短信、郵箱等方式及時的進行預警告知，為風機的安全運行提供強有力的保障。該套系統于7月5號調試完畢，實現75臺單樁與海上升壓站振動、傾斜監測系統的完全自動化。

3.項目效果

對海上風機塔筒的鋼結構特性、振動特性，動態傾斜進行實時監測，在線監測海上各個風機結構的整體動態傾斜和晃動位移，在臺風或地震作用后快速評估升壓站和風機的結構損傷情況。

施工人員堅守一線，根據施工現場狀況，不斷調整優化施工計劃，用智慧和汗水確保了儀器安裝施工的高質量完工

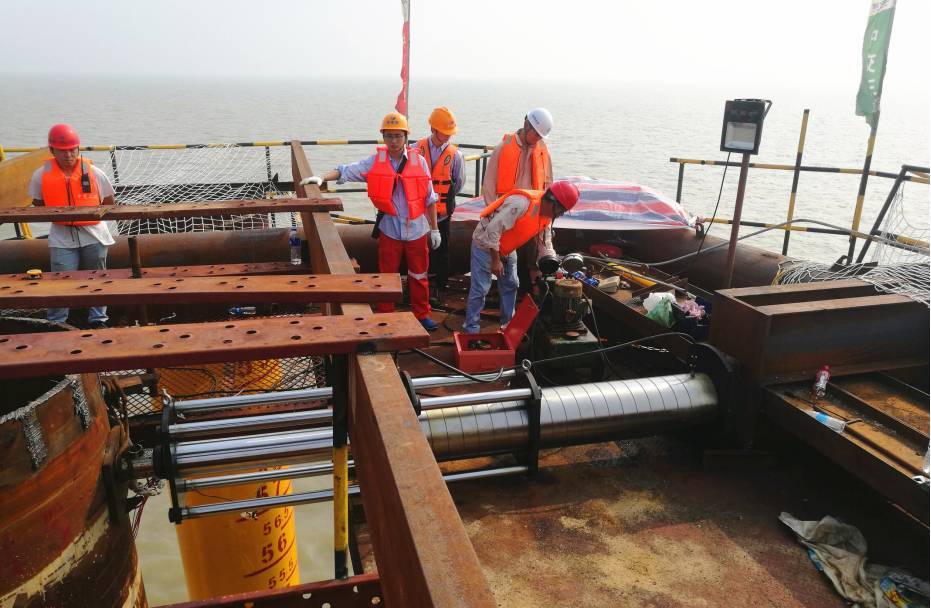

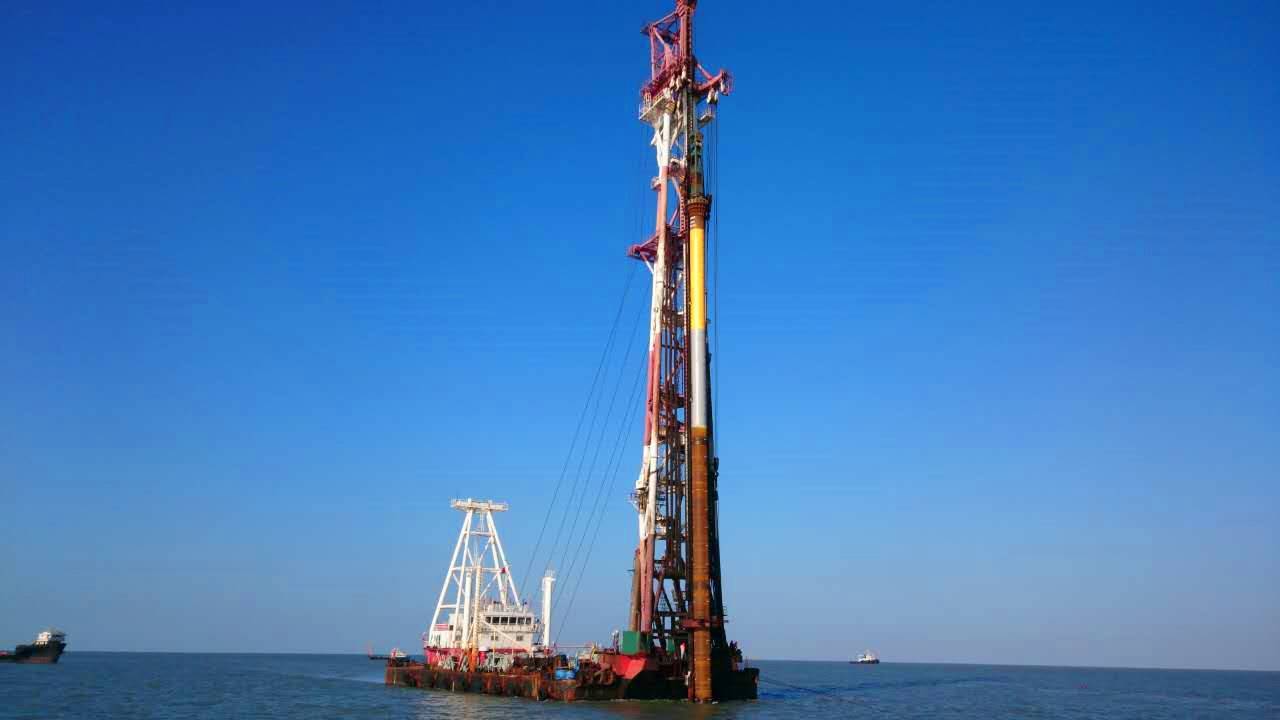

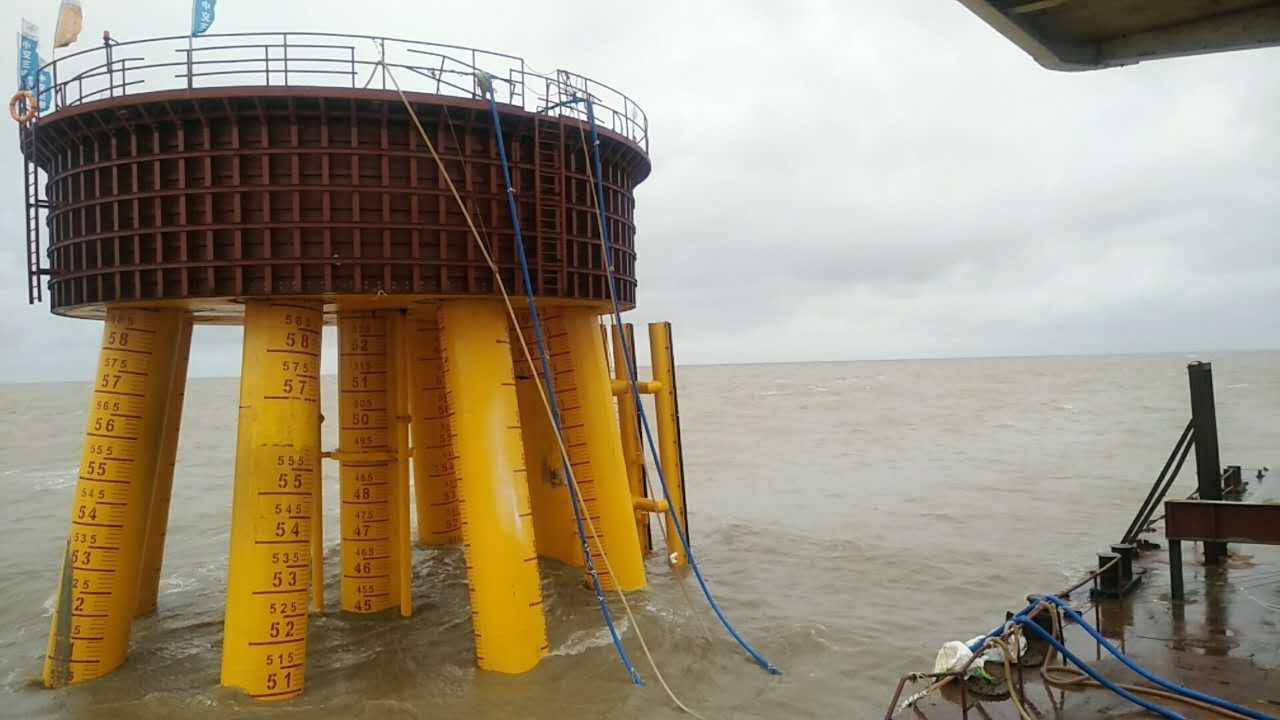

儀器現場安裝部分圖片，自動化監測設備為風機安全運行提供強有力的監測保障
