AD分辨率：24位,4～16路模擬量信號同步采集、存儲及實時上傳；
支持北斗、GPS、上位機網絡三種方式進行校時；
支持遠程修改參數、拷貝數據、存儲監控、支持二次開發等；
可同時采集模擬電壓、電流信號；可接入輸出信號為模擬電壓/電流的傳感器；
數據上傳接口：以太網接口；
廣泛應用于風電、水（火）電、交通、礦山、橋梁等領域的結構健康監測數據采集；
廣泛應用于風機傳動鏈、水輪機組、水泥廠、礦山選煤廠、石化泵站、汽輪機組工等大型工業機械振動監測數據采集；
8. 配套恒流源（4mA）可采集IEPE電壓輸出型壓電傳感器信號。
二、技術參數
指標名稱 | 技術參數 |
型號 | G01NET-3F |
模擬信號輸入通道 | 8通道（默認單端輸入、支持差分輸入） |
輸入量程及分辨率 | -10~10V/0.005mV |
采樣頻率 | 可設置為1~10547Hz （各通道完全同步） |
存儲容量及存儲格式 | 存儲容量：標配16G SD卡，數據存儲格式：二進制 |
數據遠程傳輸 | 支持UDP、TCP\IP Client、TCP\IP Server三種通信方式；默認為TCP\IP Client；上電后默認為連續傳輸。 |
傳輸數據類型 | 原始數據實時傳輸 |
校時 | GPS、北斗、上位機網絡 |
動態范圍 | ≥120dB |
供電 | DC12V |
功耗 | 4瓦 |

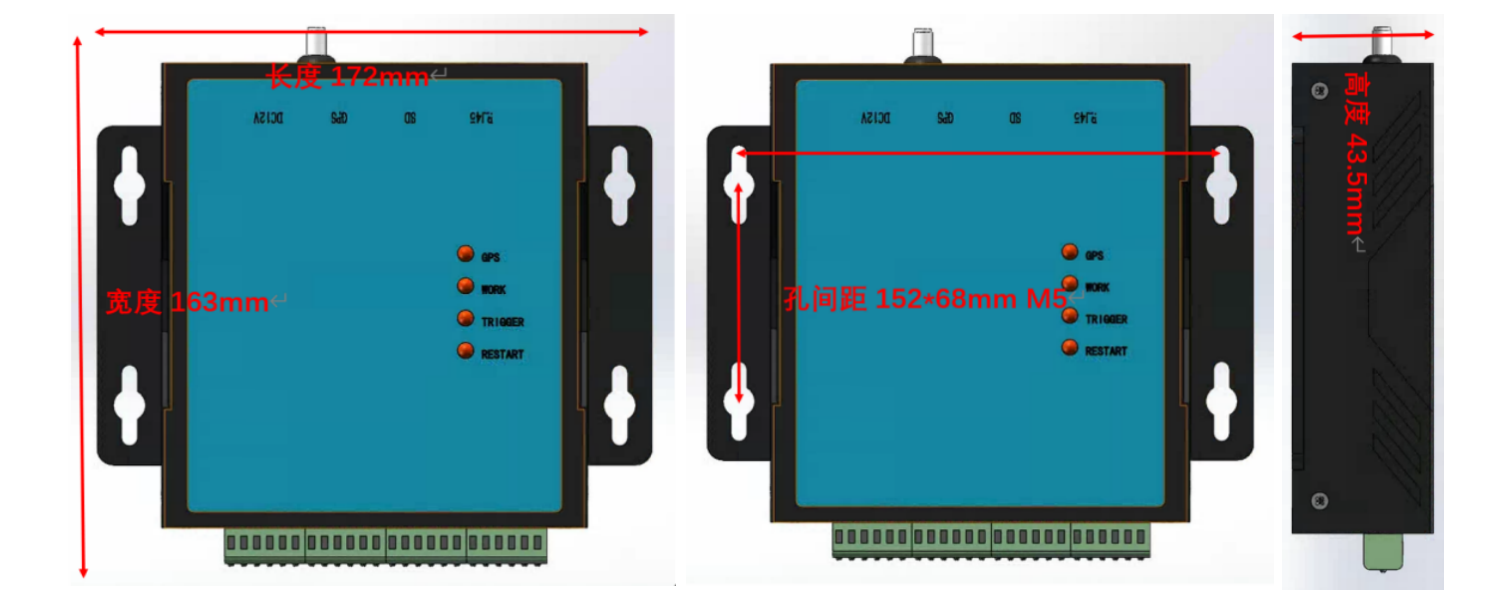

尺寸（L*W*H,mm） | 172*160*44（安裝孔間距：153*68mm建議使用尺寸為11mm螺母固定采集儀） |
輸入阻抗 | 1MΩ |
工作溫度 | 溫度：-35℃～+70℃ 濕度：≤90% |
現場數據存儲觸發模式 | 基于幅值觸發 |

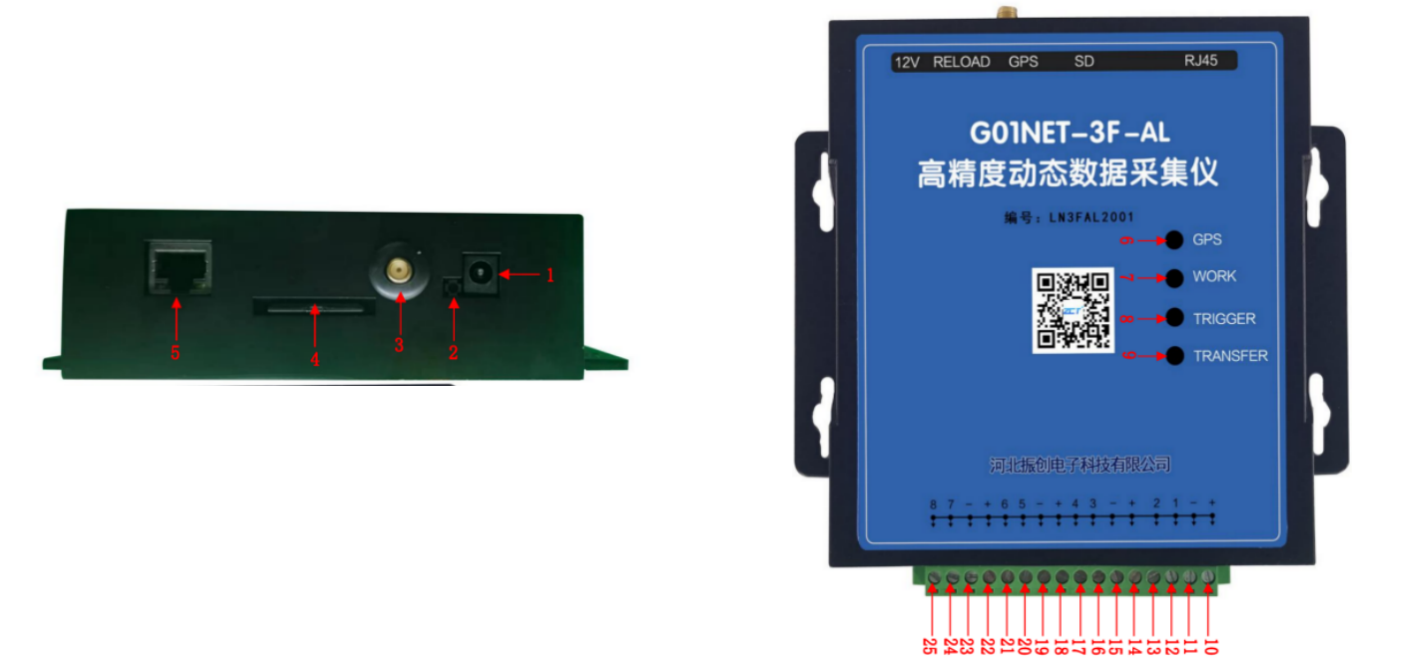

編號 | 名稱 | 功能或描述 |
1 | 電源接口（DC12V） | 給采集儀供電接口， 接入12V直流電壓，接口大小為5.5*2.1mm；出廠時標配電源適配器 |
2 | 復位按鍵 | 長按復位按鍵儀器恢復出廠默認設置 |
3 | GPS天線接口 | 接GPS天線。 |
4 | SD | 32G存儲卡位置。 |
5 | RJ45 | RJ45網線接口，連接交換機或者服務器等。 |
6 | GPS | GPS或者北斗連接狀態顯示，指示燈閃絡表示連上GPS或者北斗。 |
7 | WORK | 運行狀態指示燈；開機初始化時點亮，初始化結束開始采集，以2Hz頻率亮滅閃爍；數據遠程傳輸時；狀態燈亮滅閃爍頻率為1Hz。 |
8 | TRIGGER | 觸發狀態指示燈；觸發成功：變紅并開始保存數據，持續到指定時間長度后燈滅。 |
9 | RESTART | 接收到上位機命令，變紅，直到任務完成后燈滅。 |
10 | DC12V輸出 | DC12V電源正極輸出，對應儀器標簽上“+” 。 |
11 | GND | DC12V電源負極（信號地），對應儀器標簽上“-”。 |
12 | 信號輸入通道1 | 采集儀第一個模擬信號輸入通道，對應儀器標簽上“1”。 |
13 | 信號輸入通道2 | 采集儀第二個模擬信號輸入通道，對應儀器標簽上“2”。 |
14 | DC12V輸出 | DC12V電源正極輸出，對應儀器標簽上“+” 。 |
15 | GND | DC12V電源負極（信號地），對應儀器標簽上“-”。 |
16 | 信號輸入通道3 | 采集儀第三個模擬信號輸入通道，對應儀器標簽上“3”。 |
17 | 信號輸入通道4 | 采集儀第四個模擬信號輸入通道，對應儀器標簽上“4”。 |
18 | DC12V輸出 | DC12V電源正極輸出，對應儀器標簽上“+” 。 |
19 | GND | DC12V電源負極（信號地），對應儀器標簽上“-”。 |
20 | 信號輸入通道5 | 采集儀第五個模擬信號輸入通道，對應儀器標簽上“5”。 |
21 | 信號輸入通道6 | 采集儀第六個模擬信號輸入通道，對應儀器標簽上“6”。 |
22 | DC12V輸出 | DC12V電源正極輸出，對應儀器標簽上“+” 。 |
23 | GND | DC12V電源負極（信號地），對應儀器標簽上“-”。 |
24 | 信號輸入通道7 | 采集儀第七個模擬信號輸入通道，對應儀器標簽上“7”。 |
28 | 信號輸入通道8 | 采集儀第八個模擬信號輸入通道，對應儀器標簽上“8”。 |
注：此處標注的為8通道采集儀；其他通道數的采集儀均按此排列 | ||
