一、產品簡介

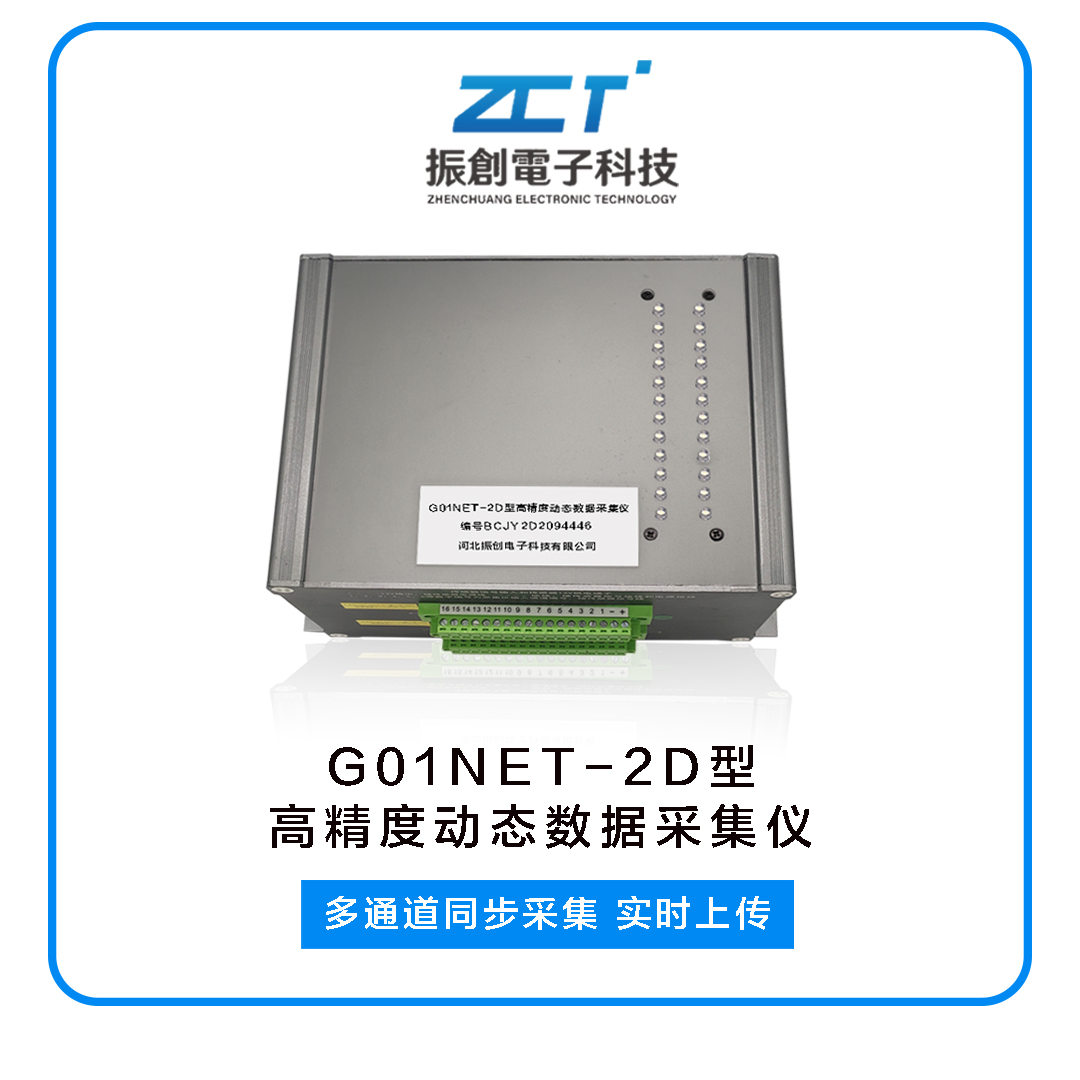

G01NET-2C/D是一款多通道同步采集、實時上傳、高精度的動態數據采集儀。此采集儀具有24/32個轉換精度為24bit的模擬量輸入通道;可通過網口或者光纖口傳輸數據；是針對多測點的使用環境而設計開發的精品儀器。
此儀器支持客戶二次開發。我方可免費開放采集儀的通訊協議。
儀器配套專用的參數設置軟件、數據采集和分析軟件。軟件的詳細使用請閱讀軟件使用說明書（G01NETCS2019S1數據采集儀參數設置軟件使用說明書、G01NETFDC2020S1風電塔安全監測系統使用說明書、DZJC2020S1工程地震動與振動監測系統使用說明書）。
指標名稱 | 技術參數 | |
型號 | G01NET-2C | G01NET-2D |
轉化精度 | 24位 | |
采樣率可選范圍 | 16~600Hz/通道（各通道完全同步） | |
模擬輸入通道 | 24通道 (默認單端輸入、支持差分輸入） | 32通道 (默認單端輸入、支持差分輸入） |
輸入量程 | -10~10V/0.005mV | |
動態范圍 | ≥120dB | |
數據傳輸 | 通用網線，光纖跳線 | |
電源 | DC12V | |
尺寸（L*W*H,mm） | 269*181*121 | |
功耗 | 9.1瓦 | |
工作環境 | 溫度：-40~80℃；濕度：小于90% | |
三、應用范圍
l 爆破監測、大壩強震監測、風機塔、橋梁等建筑物結構安全監測。
l 精度高、功耗低、多通道可選、集成千兆單模光電轉換器。
序號 | 名稱 | 描述 |
① | 指示燈1 | 當采集儀與電腦連接上且電腦IP設置正確，采集儀上電后會閃爍。 |
② | 指示燈2 | 采集儀上電后會常亮。 |
③ | 指示燈3 | 采集儀和電腦用網線連接上會常亮。 |
④ | 指示燈4 | 當采集儀未與電腦連接上或者電腦IP設置不正確，給采集儀上電后會閃爍。 |
⑤ | 指示燈5 | 采集儀上電后會常亮。 |
⑥ | 指示燈6 | 采集儀上電后會閃爍。 |
⑦ | 指示燈7 | 采集儀和電腦用網線連接上會閃爍。 |
⑧ | 12V 輸出 | 接線端子上標注（+），接傳感器的電源線，給傳感器供電，多個傳感器可共用。 |
⑨ | GND | 接線端子上標注（-），接傳感器電源地線、信號地線和屏蔽線。 |
⑩ | 模擬信號輸入端子排1 | 擁有16個信號輸入通道，接線端子上標注1~16。 |
? | 模擬信號輸入端子排2 | 擁有16個信號輸入通道，接線端子上標注1~16。 |
? | 網口 | 通用網口，數據傳輸接口，連接交換機或者服務器。 |
? | 光纖跳線接口 | 連接SC接口的光纖跳線，用于數據傳輸 |
? | 12V電源輸出接口 | 給采集儀供電，出廠配套有專用適配器 |
