工程案例

在邵陽香木山風電場的建設與運行中，葉片螺栓監測、應力應變監測以及葉片振動安全監測是確保風電機組安全穩定運行的關鍵環節。

施工階段：

首先，在葉片螺栓監測方面，我們精心選擇高精度的監測設備，將其準確安裝在關鍵的螺栓位置上。施工人員憑借豐富的經驗和精湛的技術，確保傳感器與螺栓緊密貼合，以實現精確的數據采集。對于應力應變監測，我們在葉片的合適位置安裝應變片以及布線，保證信號傳輸?shù)姆€(wěn)定與可靠。在葉片振動安全監測施工中，我們將振動傳感器牢固安裝在葉片上，同時對安裝角度和位置進行反復校準，以獲取更準確的振動數據。

調試階段：

當施工完成后，進入緊張而關鍵的調試環節。我們對葉片螺栓監測系統進行逐一測試，確保每一個傳感器都能正常工作并準確反饋螺栓的狀態信息。針對應力應變監測系統，通過模擬不同的應力情況，驗證其測量的準確性和響應速度。對于葉片振動安全監測，我們采用敲擊振動源進行測試，調試系統對不同頻率和幅度振動的監測能力。

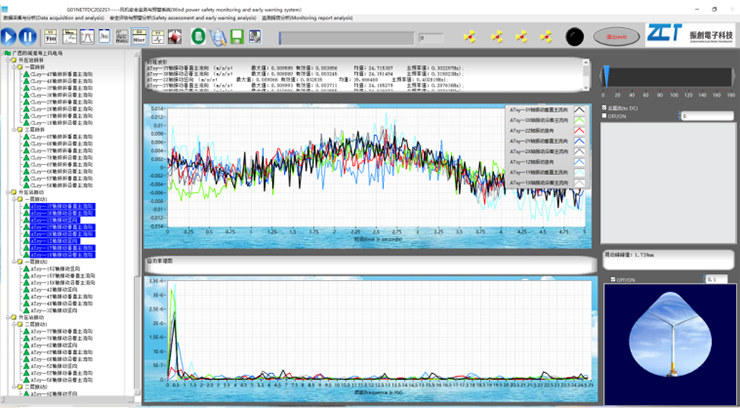

在調試過程中，我們不斷優化系統參數，確保監測的靈敏度和精度。使系統能夠更敏銳地捕捉到微小的變化。同時，我們建立了實時的數據監控平臺，可實時在線查看和存儲數據。以便工作人員能夠隨時查看和分析監測數據。

經過嚴謹?shù)氖┕ず图?xì)致的調試，邵陽香木山風電場的葉片螺栓監測、應力應變監測和葉片振動安全監測系統得以成功建立。這為風電場風機的安全運行提供了有力保障，能夠及時發現潛在問題并采取相應措施，確保風電機組在各種環境條件下穩定運行，為清潔能源的持續供應貢獻力量。

1.項目背景：

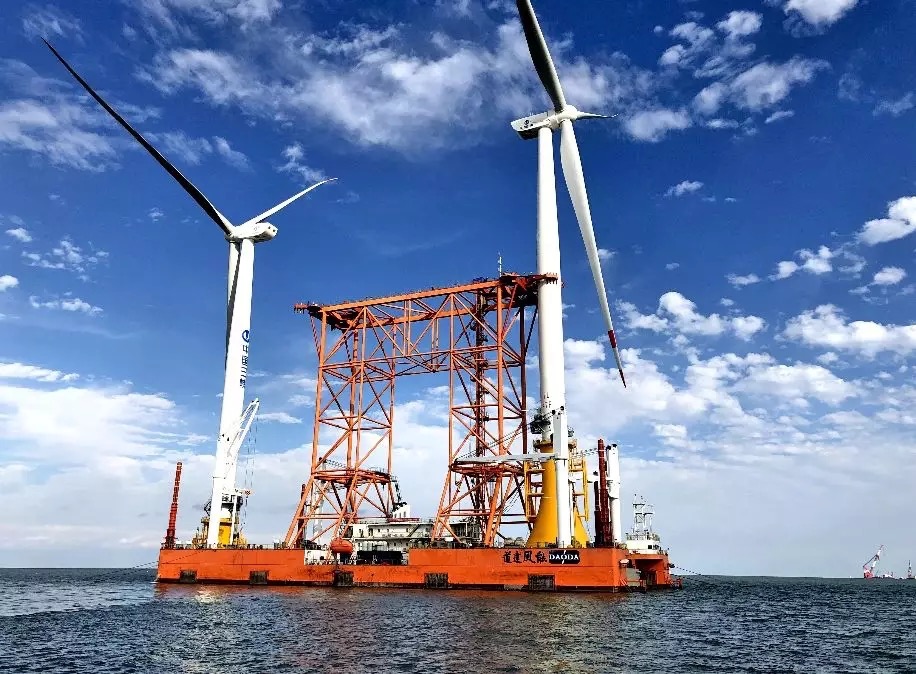

    此風電場為莆田第1個海上風電場，且承臺、風機塔全部由上海電氣集團自主設計與施工，對1期的3座風機塔、承臺開展了振動與傾斜監測。

2.項目概況：

    該項目主要運用了我司研發的QYG01系列的傾角儀（點擊了解更多產品介紹），記錄到了風機塔與承臺在臺風、海浪作用下的地震動響應與傾斜數據，為掌握樣機的實際應用情況及改善和提高風機塔與承臺的設計提供了寶貴的實測數據。這些數據為確定風機塔的批量生產的塔筒壁厚度等參數提供了重要的依據，也為相應科研項目的研究提供了重要的實驗數據。

3.項目效果：
◆記錄風機塔和承臺在臺風、海浪作用下的不同高度的振動與傾斜動態響應數據；
◆分析風機塔和承臺的振動響應特性；
◆基于振動與傾斜響應特性和臺風、海浪監測數據，評估風機塔與承臺現有設計指標是否滿足實際抗風與使用壽命年限；
◆為改善風機塔與承臺的設計方案提供重要依據；
◆為海上風機塔與承臺建設的研究提供重要資料。

1.項目背景：

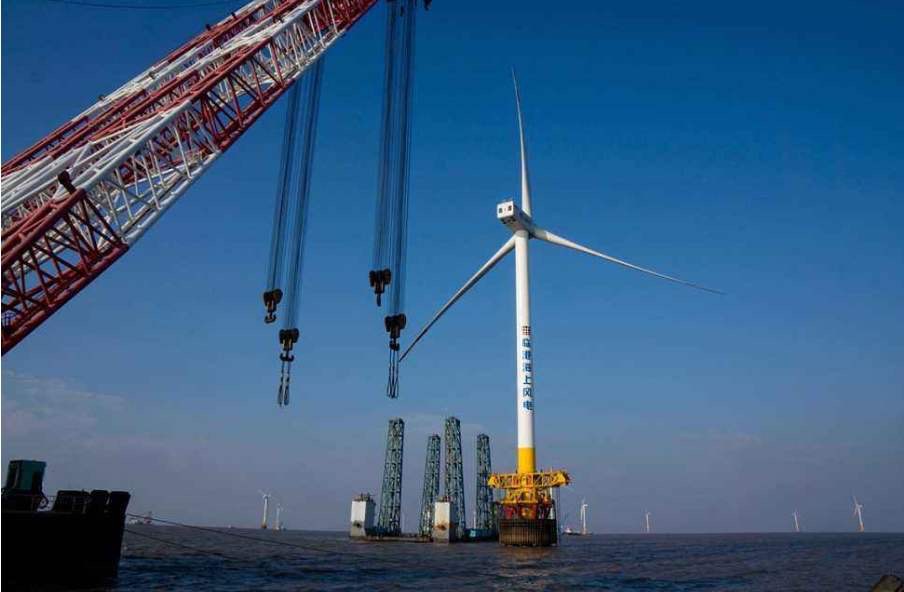

   此風電場建于2009年，設計使用壽命為25年。此風電場經過多年的運營后出現了風機塔傾斜度與振動過大的現象，結構上出現了塔筒壁開裂、法蘭盤松動、機艙與塔筒耦合齒輪偏位等損傷，造成了多座風機停運的情況。

     2.項目概況

   為了掌握風機塔的振動與傾斜特性，完善現有風機振動與傾斜報警閾值的科學設置及機制，三峽新能源公司委托上?？睖y設計院和我司聯合對此風電場的6座風機塔開展了振動與傾斜及應變監測。

                   該項目所布設的儀器具體情況

      3.項目效果

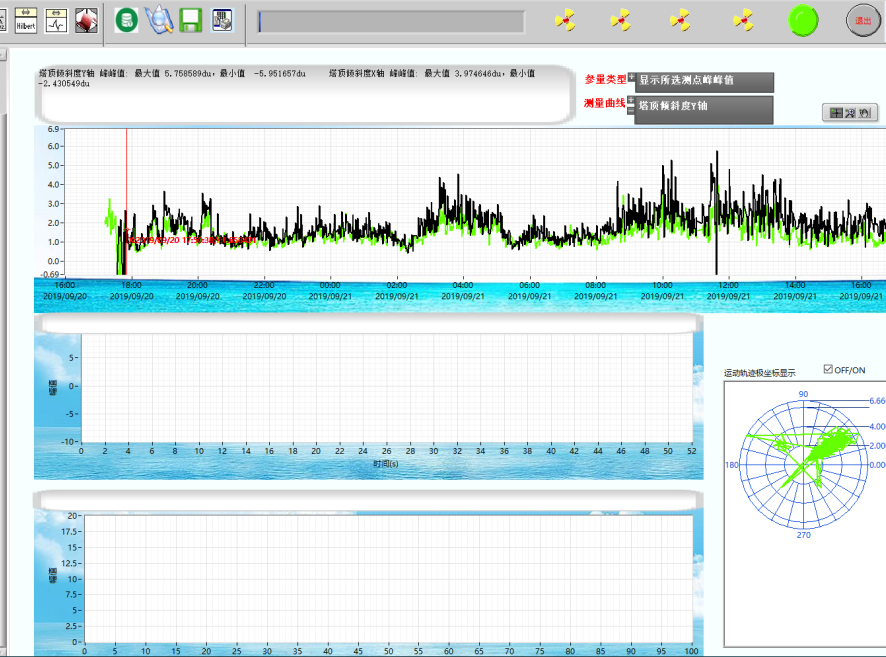

u 記錄風機塔在臺風作用下的不同高度的振動與傾斜動態響應數據；

u 分析風機塔的振動響應特性；

u 基于振動與傾斜響應特性和臺風監測數據，評估風機塔現有抗風等工作性能是否已經嚴重偏離設計值；

u 為重新確定科學的振動與傾斜報警閾值來確保風機塔在現有工作性能下安全運營提供重要依據；

u 建立風機塔倒塌趨勢預警機制，避免風機塔倒塌事故的發生。

1.項目背景：

防城港海上風電項目是廣投集團控股建設的廣西首個海上風電項目。防城港海上風電示范項目A場址工程主要建設83臺8.5兆瓦風力發電機組、1座220千伏海上升壓站、1座陸上集控中心、送出海纜和集電海纜等，總投資約98億元，規劃裝機容量70萬千瓦，年上網電量20.57億度，力爭2023年底首批風機并網發電，2024年底A場址全容量并網發電。

2.項目概況：

我司承接項目海上升壓站振動與傾斜安全監測以及風電場內風機塔的振動與傾斜安全監測任務。該項目主要運用了我司研發G01NET-3F（AG）高精度動態采集儀、G01NET-3F(AL)高精度動態采集儀、QYG01-I傾角儀、QZ2013力平衡加速度傳感器等相關產品。

3. 設備調試：

（1）項目使用產品

（2）現場調試

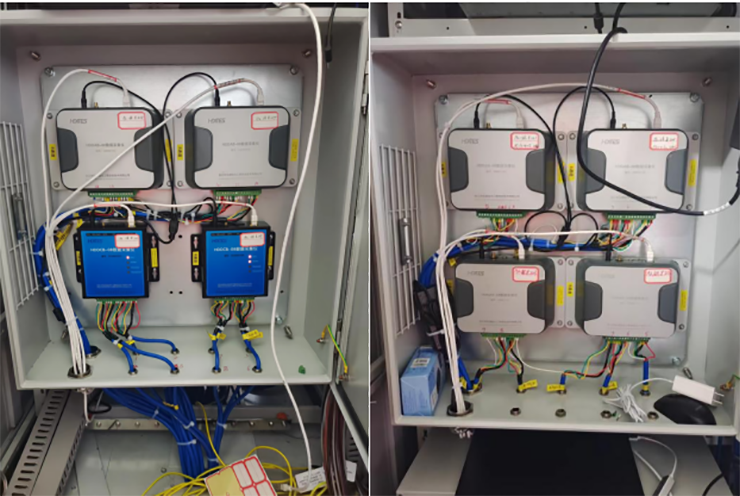

調試完成后的實況圖

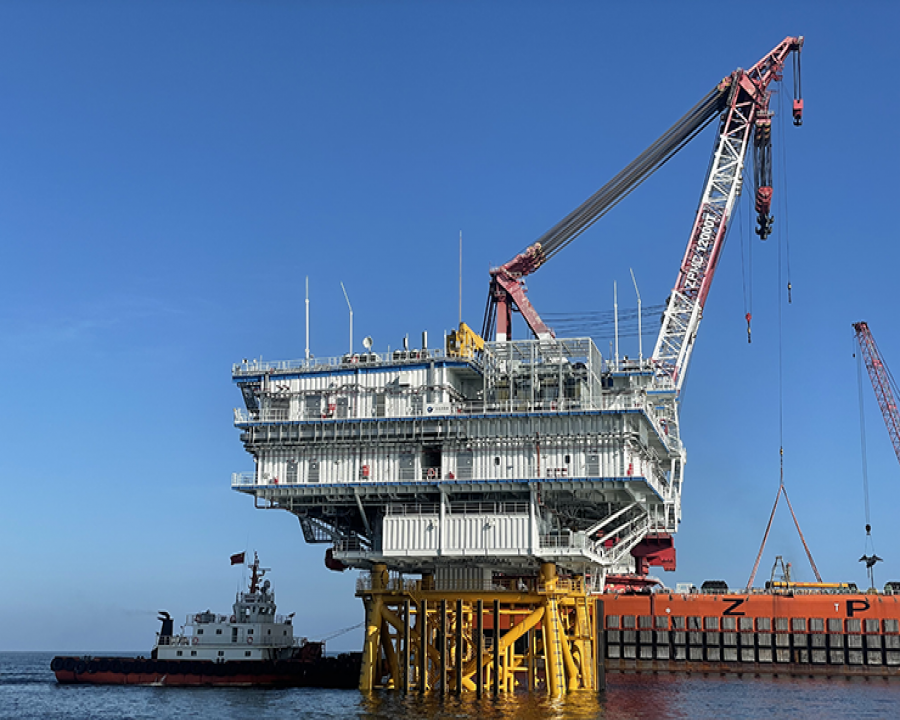

    我公司技術人員親自到現場為該海上升壓站所安裝的儀器進行調試并完成調試，以配合海上升壓站在裝船、運輸和吊裝過程中的安全監測，以及吊裝完成后對升壓站進行全天候的安全監測。

一.項目背景：

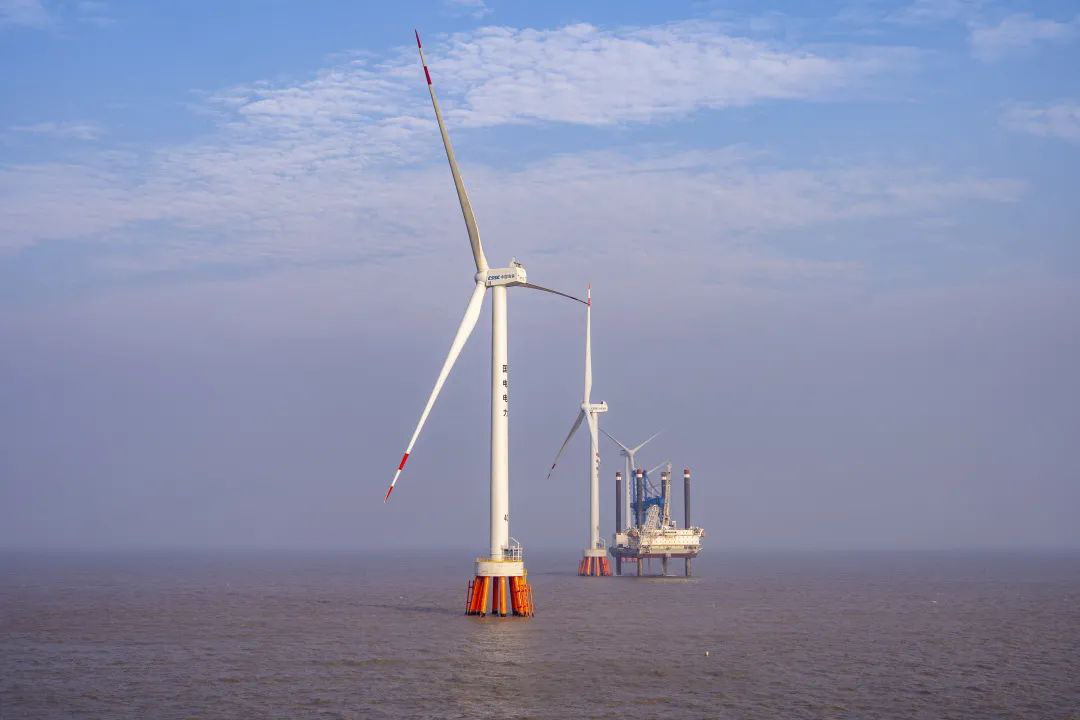

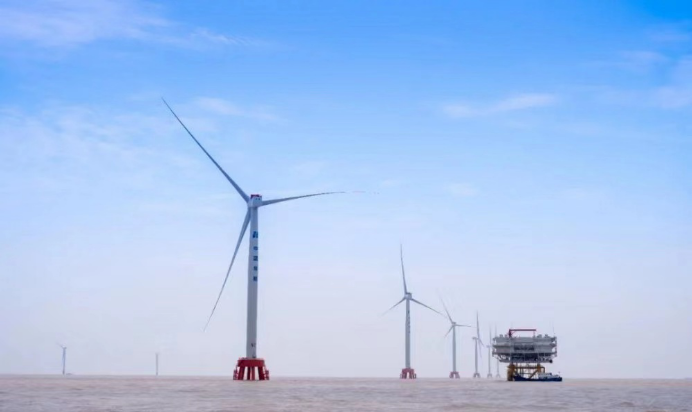

 華能嘉興2號位于杭州灣嘉興市海域，區域南北長約10.4公里,東西寬約5.2公里，總面積約47.5平方公里，共50臺單機容量6兆瓦風力發電機組，裝機總?cè)萘繛?00兆瓦。

二.項目概況：

   我司承接項目海上升壓站振動與傾斜安全監測以及風電場內風機塔的振動與傾斜安全監測任務。該項目主要運用了我司研發的G01NET-3D高精度動態采集儀、QYG01-I傾角儀、QZ2013力平衡加速度傳感器以及配套網絡傳輸配件等相關產品。從而搭建一套完整的海上升壓站與風機塔的安全監測系統。

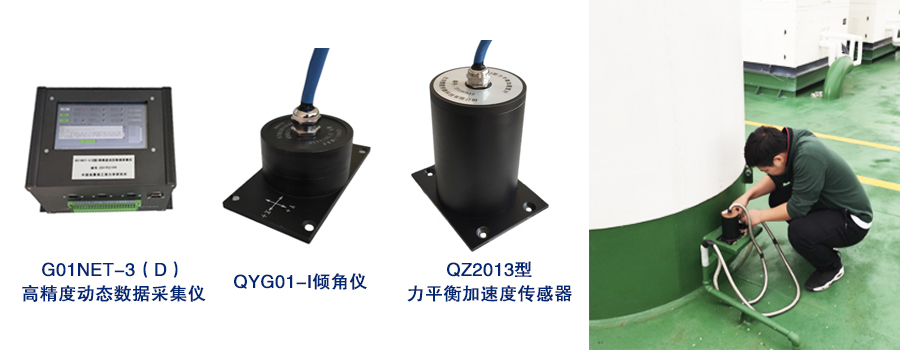

部分設備展示及技術人員為升壓站按照設備并調試

三.項目效果：

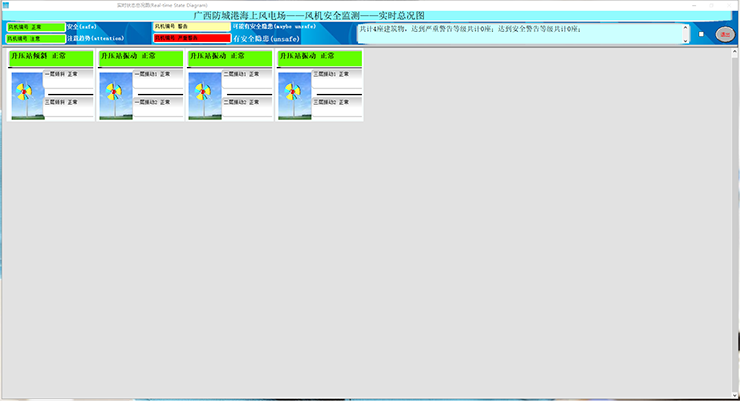

   我公司技術人員親自到現場為該海上風電站安裝儀器設備并配合專門為海上升壓站及風機塔開發的安全監測開發的系統，能夠全天候?qū)θA能嘉興2號海上風電場進行安全監測。

華能嘉興2號300MW海上風電場海上升壓站

1.項目背景：

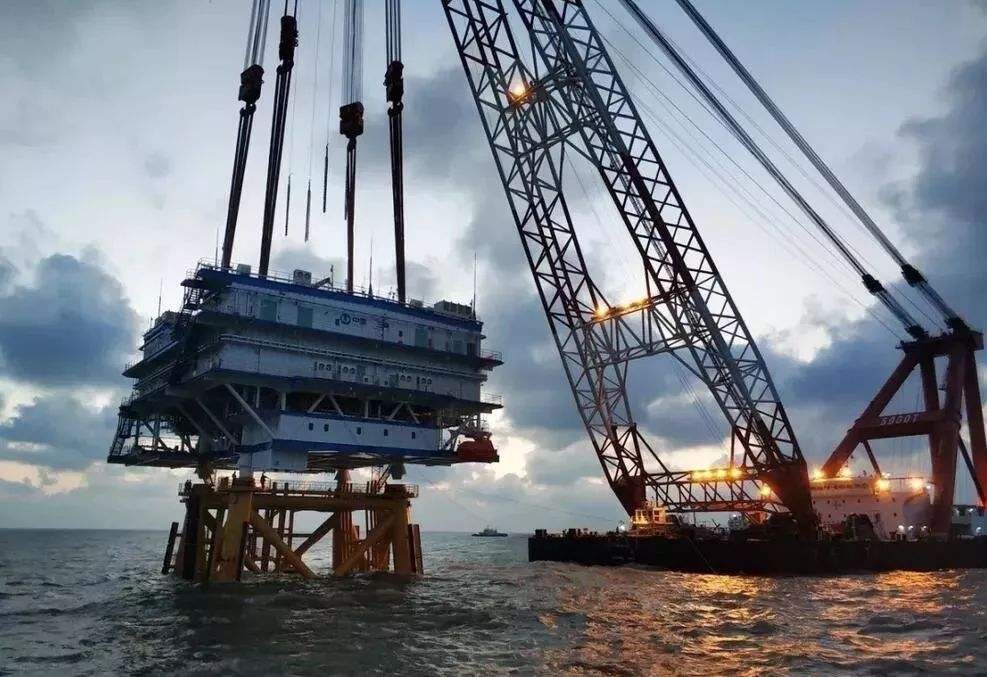

   此強震監測項目主要監測升壓站在運輸、吊裝、運行中的振動狀況，以保證升壓站結構的穩定以及安全運行。響水風電場升壓站為我國第一個海上升壓站，對其進行強震監測意義重大。

2.項目概況:

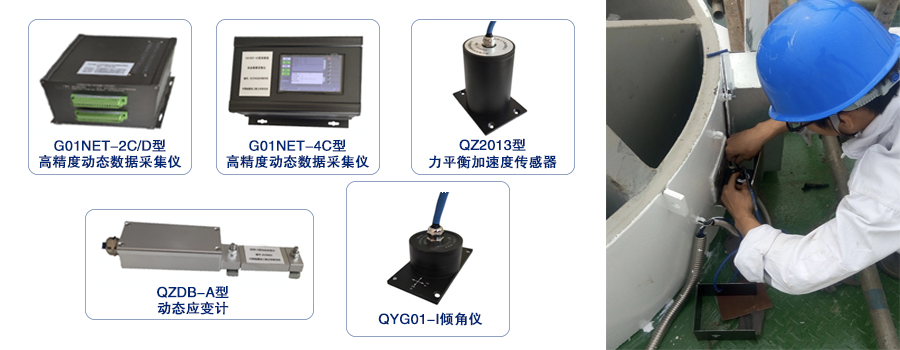

   該項目主要使用了4套強震監測系統分8個點對整個升壓站進行監測，采集儀選用8通道采集儀，每兩個點的數據匯集到一臺采集儀上，確保了對升壓站的全面立體的監測，可以得到更真實準確的數據。8個傳感器采集點分別布置在升壓站四個主承重柱的上下端，即升壓站的八個頂角位置，采集儀安置在一層設備間。整套系統還配備了大容量蓄電池，以確保儀器斷電期間也能正常工作。該項目主要運用了我司研發的G01NET-2C/D高精度動態數據采集儀、G01NET-4C高精度動態數據采集儀、QZ2013力平衡加速度傳感器等產品。（點擊了解更多相關產品信息），運用這些產品更好的解決該風電站所遇到的問題，及時解決。

3.項目效果
◆記錄升壓站不同位置在運輸、吊裝、運行中的振動響應特性；
◆分析升壓站的振動響應特性；
◆基于振動響應特性和升壓站結構數據，評估振動對升壓站結構的影響；
◆為重新確定科學的振動報警閾值來確保升壓站在現有工作性能下安全運營提供重要依據；
◆建立升壓站振動預警機制，避免事故的發生。

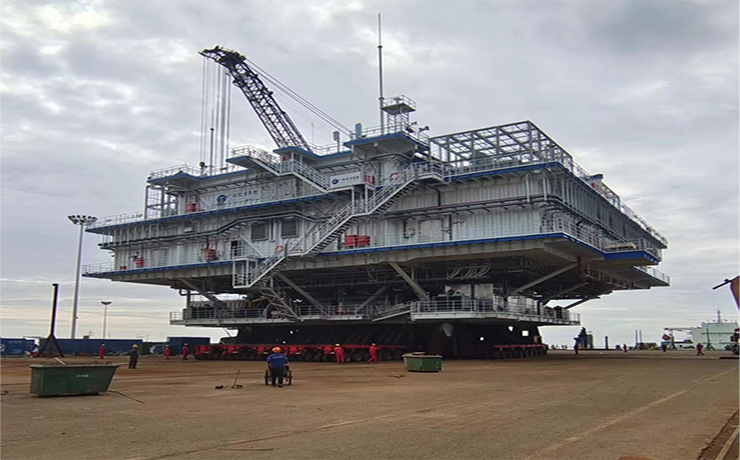

江蘇大豐300MW海上風電場海上升壓站

3.項目效果：

3.項目效果：

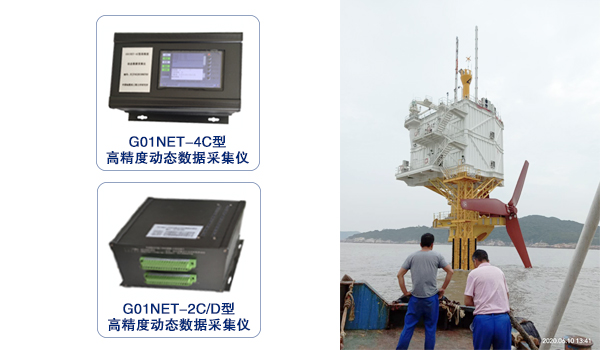

實現了在線動態監測，遠程傳輸，AL安全能動監測、法蘭盤間隙位移以及動態傾斜監測等；

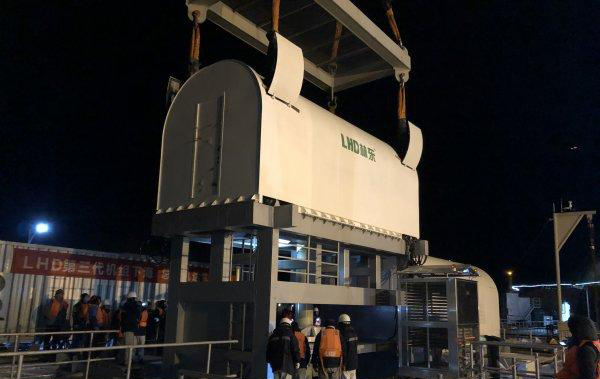

實現了在線動態監測，遠程傳輸，AI安全只能分析評估，為海洋潮流能基礎安全保駕護航。

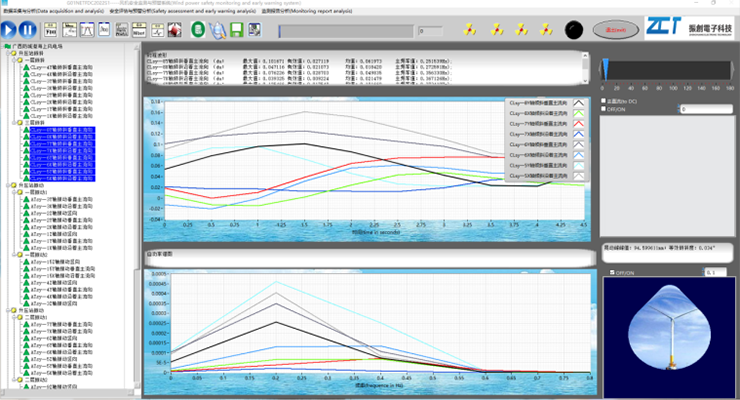

監測情況
