QYG01-I傾角儀為大量程、高精度的二分量傾斜度測量傳感器。此儀器采用高精度的差動電容芯片作為感應器件，具有體積小、精度高、使用方便、快捷、對環境條件要求不高和抗干擾能力強等特點，即能精確測量靜態傾斜度，也能測量動態傾斜度。該傳感器可與我司生產的G01NET系列采集儀配套使用。
QYG01-I傾角儀技術參數如下表所示：
表1 QYG01-I傾角儀技術參數
指標名稱 | 技術參數 |
型號 | QYG01-I |
靈敏度 | 0.28V/° |
帶寬動態范圍 | >75dB |
滿量程 | ±15度，可定制為±1度、±30度 |
分辨率 | 0.001度 |
帶寬范圍 | DC~8Hz；DC~10Hz可定制 |
工作電壓 | DC12V |
工作環境 | 溫度：-35℃～+70℃ 濕度：≤90% |
輸出 | 二分量輸出，可定制為單分量輸出 |
尺寸（L*W*H,mm） | 體積Φ129*72*57mm;孔間距110*60mm；孔徑5mm(M5沉孔) |
防水等級 | IP68 |
表2 QYG01-I傾角儀技術參數（數字量輸出）
指標名稱 | 技術參數 |
型號 | QYG01-I |
滿量程 | ±90度（其他量程可定制） |
分辨率 | 0.001度 |
帶寬范圍 | DC~10Hz |
工作電壓 | DC12V |
通訊接口 | RS-485 |
波特率 | 9600 |
工作環境 | 溫度：-45+85℃ 濕度：≤95% |
輸出 | 二分量輸出，可定制為單分量輸出 |
尺寸（L*W*H,mm） | 體積Φ129*72*57mm;孔間距110*60mm；孔徑5mm(M5沉孔) |
防水等級 | IP68 |
重量 | 0.4K |

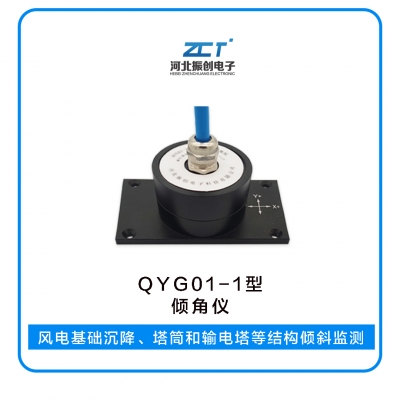

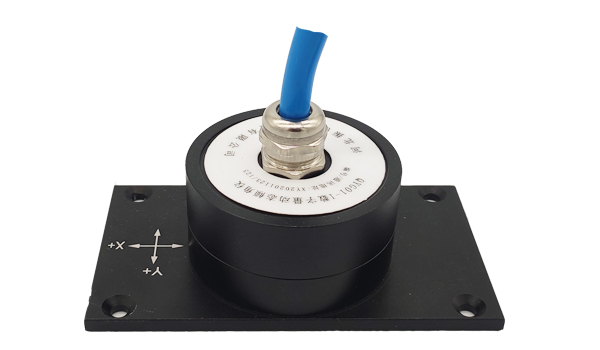

圖1 QYG01-I傾角儀
主要應用于陸上、海上風力發電塔、橋梁、橋塔、高層建筑物、碼頭、海洋平臺、樓房、古建筑物等結構的二維動態傾斜度的測量及監測。
1、可靠度高、使用壽命長。
2、分辨率高。
3、靈敏度高。
4、防水等級高。
5、安裝方便。
