ZCHRS-10型埋入式應變計

ZC-HRS-10B型鋼板應力監測設備

  我公司研發的ZCHRS-10型振弦式應變計適用于長期監測海上風力發電塔混凝土基礎、陸上混塔的混凝土應變應力。其主要技術指標如下所示：

1、儀器標距mm：100/150；

2、測量精度：（%F.S）：≤0.1%

3、測溫范圍（°C）:-40~120;

4、測量范圍：±1500uε；

5、彈性模量：300-800MPa;

6、絕緣電阻：50mΩ；

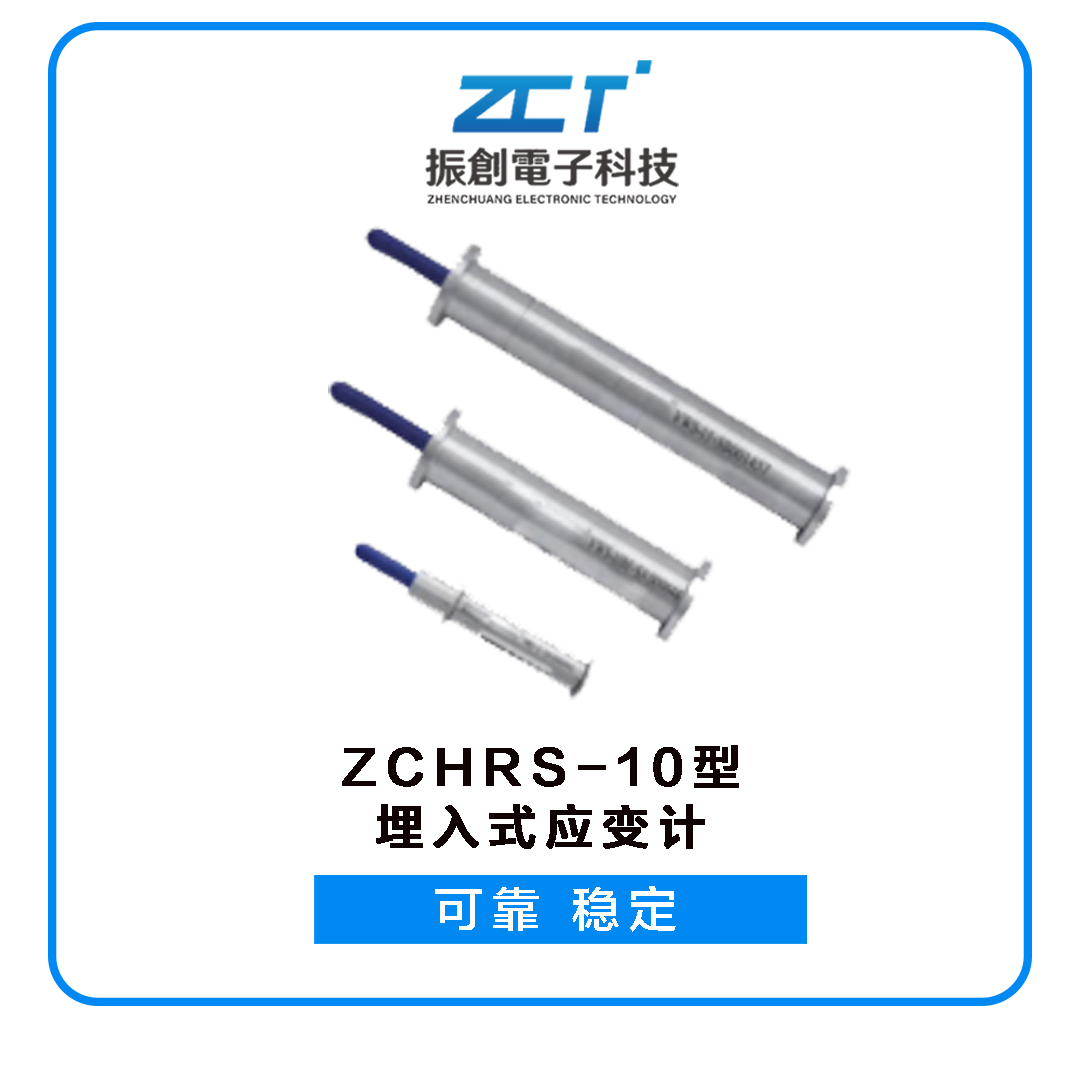

圖1  ZCHRS-10型埋入式應變計

ZC-MCU-32型數據采集儀為與ZCHRS-10型埋入式應變計配套使用的分布式模塊化自動測量單元。其適用于單臺或多臺組網自動采集各類傳感器的頻率、電壓、電流、電阻、差阻、格雷碼、開關量、脈沖量、數字量等的測量數據，適應巖土工程氣候環境正常工作，并具有防水、防雷、抗電磁干擾等能力。自動測量單元有分布式網絡化測量、自動間隔測量、單次測量、連續測量、定時測量、定次測量、測量數據存儲、計算機通訊、附設人工比測等功能。自動測量單元由進口防水工程塑料箱、主控模塊、測量模塊（振弦模塊、電阻模塊、電壓模塊、智能模塊、水文模塊）、電源模塊、避雷模塊、通訊模塊、接線端子等組成。

其主要技術指標如下所示：

1、電壓電壓：12V；

2、滿接傳感器數量：32支/測溫、64支/不測溫；

3、通訊方式：RS485/GPRS/WI-FI/以太網；

4、波特率：可調；

5、數據存儲：32*7000條；

6、功耗：測量時為800mA，待機時為5mA；

7、顯示屏：240*128高清點陣；

8、可接傳感器類型：振弦式、差阻式等；

9、測量頻次：最小10秒一次，可設置；

10、尺寸：40*30*19cm 。

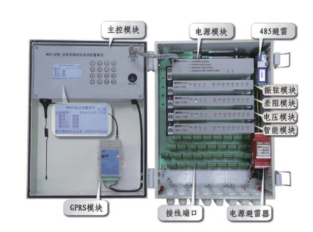

圖2 ZC-MCU-32型數據采集儀
