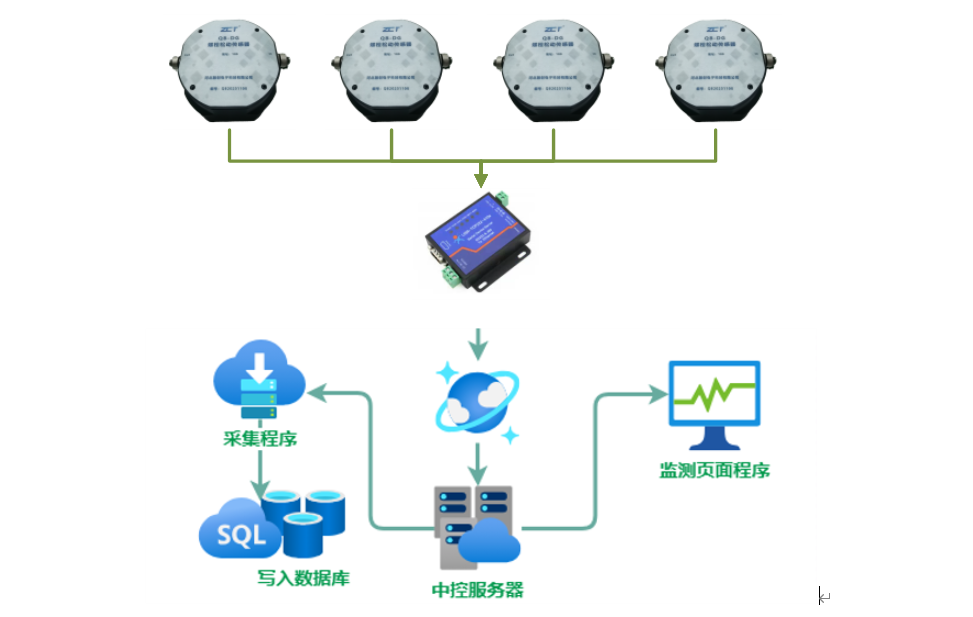

螺栓松動在線監測系統對旋轉型螺栓松動狀態進行監測，監測參數為螺母反旋角度。通過選型開發的角度編碼器配合定制化機械結構設計的傳感器外殼，完成螺母相對螺栓的旋轉角度監測，并將旋轉角度物理量轉化為電信號，由下位機采集站進行采集，采集到的數據通過TCP/IP協議上傳中控室服務器，中控室服務器將采集到的旋轉角度利用核心算法完成數據分析，計算得到被監測螺栓的松動程度，最終由顯示軟件對監測參數及分析結果進行直觀展示。
序號 | 參數名稱 | 主要指標 |
1 | 工作電壓 | 9-36VDC |
2 | 通訊方式 | RS485 |
3 | 輸出信號 | 數字量信號 |
4 | 通訊協議 | 標準Modbus-RTU協議 |
5 | 精度(25℃) | 0.1°(MAX) |
6 | 溫漂 | 優于0.01°/℃ |
7 | 輸出刷新周期 | ＜10ms(被動模式下可選) |
8 | 輸出負載能力 | ≤400Ω,標準工作200-250Ω |
9 | 允許轉速 | 100r/min |
10 | 防護等級 | IP55 |
11 | 儲存溫度 | -40-100℃ |
