香木山風電場葉根螺栓安全監測設備安裝與調試順利完成

 我公司經過多年的技術攻關，研發出了一套風電葉根螺栓安全監測系統。此系統由我們自主研發的螺栓松動傳感器、法蘭盤縫隙位移計、振動加速度計、數據采集儀、監測與安全評估軟件構成。此系統能實現以下幾項功能：

（1）葉根螺栓斷裂報警；

（2）葉根螺栓的螺母松動報警；

（3）葉根法蘭盤縫隙增大趨勢報警；

（4）葉根變槳齒輪耦合不良等原因?qū)е碌恼駝赢惓Ｊ录缶?/span>

（5）葉根螺栓振動疲勞評估。

在香木山風電場各位領導的支持下，我們的工程師們經過3個月的努力奮斗，完成了此風電場的多座風機的葉根螺栓安全監測系統的安裝，且于2024年8月10號順利調試完畢，和進入試運行階段。此系統可直觀地展示被監測螺栓的狀態，如下圖1所示，進而提高葉根螺栓日常維護的科學性、避免過去的定時盲目維護和維護成本的浪費，降低運維成本；也可提高維護的實時性，避免安全事故的發生。螺栓松動傳感器試運行1個多月里，成功對某個螺栓松動發出了提示信息，如圖1所示。

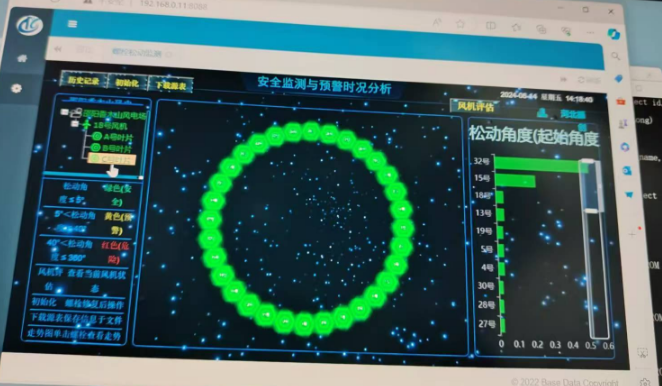

              螺栓狀態展示軟件界面

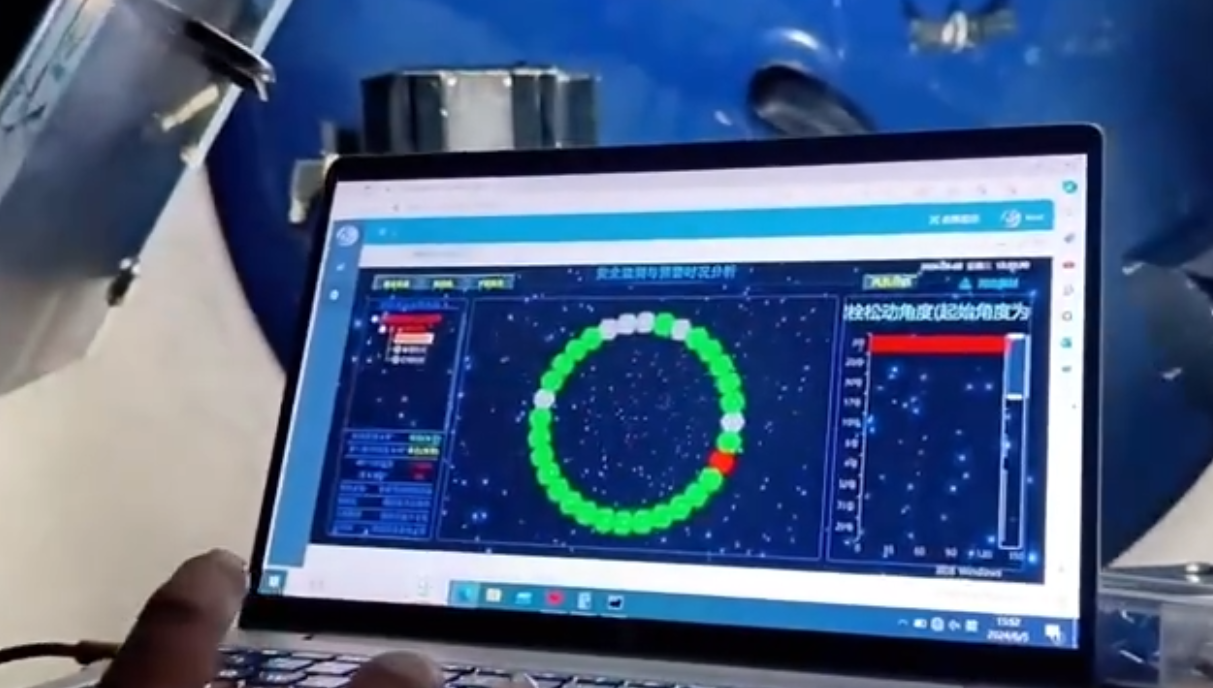

                      圖1 監測軟件提示葉根上某個被監測螺栓發生松動

此監測系統運行1個多月以來，已經多次記錄到了某座風機的葉片變槳齒輪變槳時容易導致螺栓附近產生異常強振動事件，其典型異常強振動波形如圖2所示，為科學維修葉片變槳齒輪提供重要的依據，也為診斷此風機相對其它風機容易出現葉根螺栓松動或斷裂的病因提供重要依據。

                    圖2 葉片變槳齒輪異常時引起葉根螺栓附近的強振動波形。

現場安裝情況如下幾圖所示。

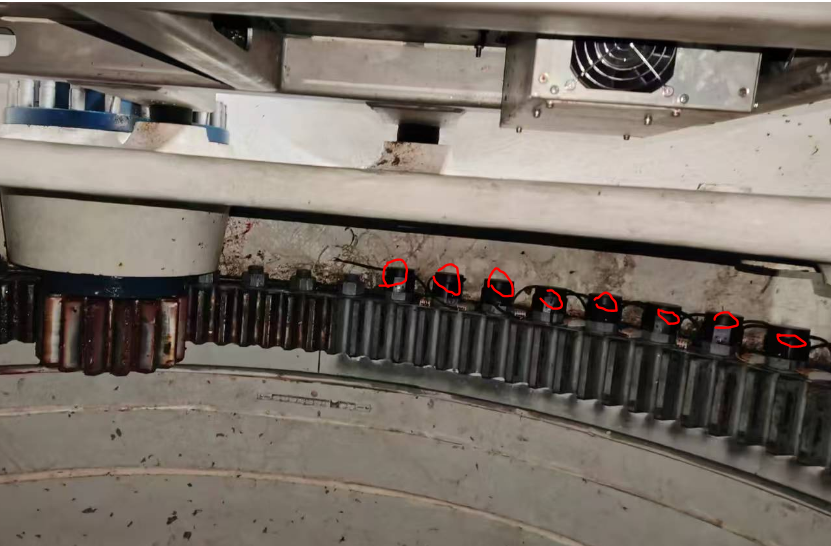

                   圖3 螺栓松動傳感器安裝照片

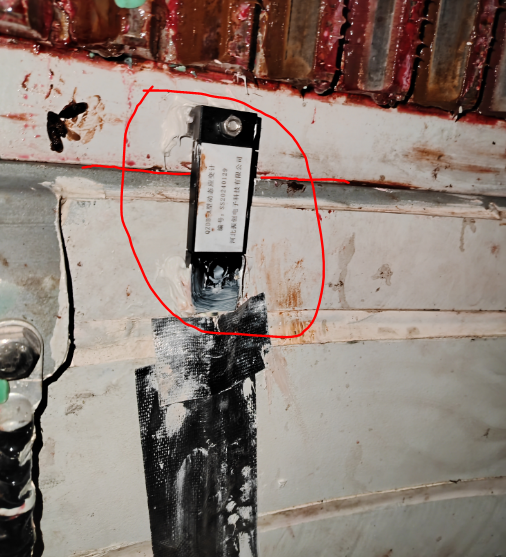

                     圖4 法蘭盤縫隙位移傳感器安裝照片

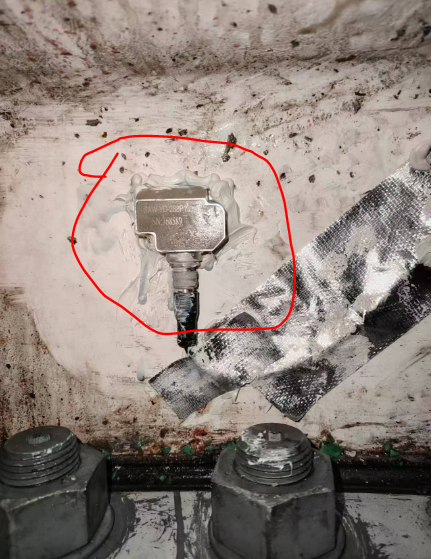

 圖5 螺栓附近振動傳感器安裝照片

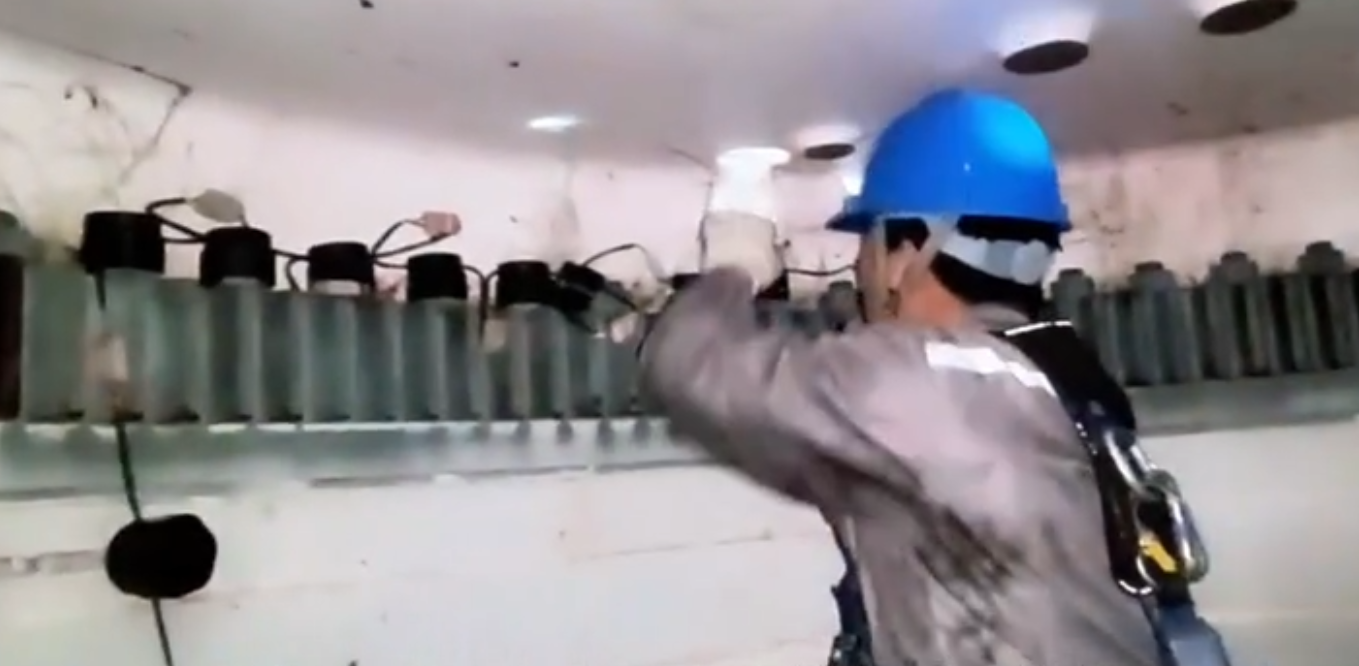

                        圖7 工程師們在安裝傳感器
